Interruptor-seccionador de CC y unidad combinada con fusibles SYW6GZ-4000 para un proyecto BESS en Polonia

El proyecto utiliza un sistema de 1500 V CC y requiere equipos de maniobra en CC fiables, compactos, de montaje eficiente y fácil mantenimiento. La solución también debía cumplir los requisitos de certificación internacionales aplicables a esta aplicación BESS en el extranjero y facilitar una integración eficiente en los armarios de conexiones.

• Coste del sistema — Las configuraciones convencionales con seccionador y fusible separados requieren barras de cobre, soportes y elementos de fijación adicionales, lo que aumenta las necesidades de material y de montaje del armario.
• Espacio limitado en el armario — Los interruptores de CC convencionales de 4 polos ocupan más espacio en el armario y requieren más conexiones con barras de cobre, lo que dificulta una integración compacta en el armario de conexiones.
• Montaje y mantenimiento — Los componentes separados implican pasos de montaje adicionales, y la sustitución de los fusibles puede requerir desmontar parcialmente el armario, lo que aumenta el trabajo de mantenimiento en obra.
• Conformidad y fiabilidad — Los equipos requieren las certificaciones internacionales pertinentes, una extinción del arco fiable y resistencia mecánica para el funcionamiento en BESS.

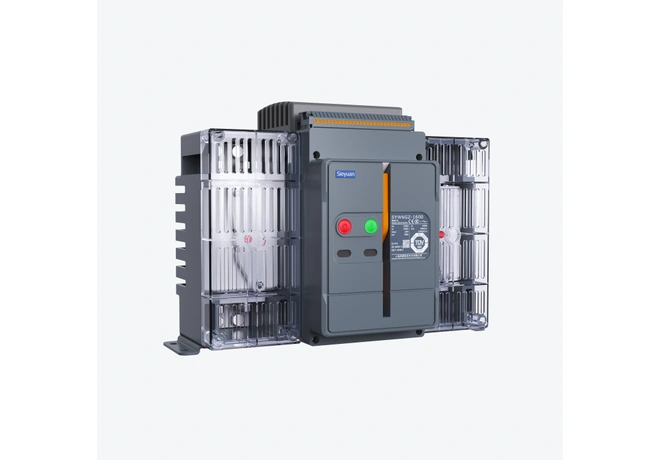

Sieyuan suministró el interruptor-seccionador de CC y unidad combinada con fusibles SYW6GZ-4000, con fusibles en ambos polos, como dispositivo principal de distribución en CC. El diseño integrado combina el seccionador y el fusible en una sola unidad, reduciendo el número de componentes auxiliares y simplificando la integración en armario. Con valores asignados de 1500 V CC y 4000 A, el producto permite sustituir los fusibles por la parte frontal y cuenta con las certificaciones CCC, CE, TÜV, AS y UL.

• Diseño integrado — Elimina la necesidad de más de siete tipos de componentes auxiliares, como barras de cobre, soportes y elementos de fijación. Los circuitos de señalización de los fusibles se integran en los bornes secundarios.
• Estructura compacta de 2 polos — La disposición lado a lado del seccionador y el fusible reduce el consumo de barras de cobre en unos 10 kg por unidad. El volumen del producto se reduce hasta un 62,9 % respecto a los interruptores convencionales de 4 polos.
• Mantenimiento frontal — Cada fusible puede sustituirse por la parte frontal en menos de 10 minutos, sin desmontar los componentes contiguos del armario.
• Eficiencia de montaje — El diseño mecánico optimizado mejora la eficiencia del montaje en obra en más de un 40 % y la de sustitución de componentes en más de un 80 %.
• Resistencia mecánica — La cámara de arco utiliza una estructura de constricción tubular y contactos de aleación de cobre-wolframio. El producto ha superado ensayos de alta y baja temperatura y una verificación de resistencia mecánica de 15 000 ciclos. El diseño de 2 polos requiere aproximadamente la mitad de energía mecánica que un diseño comparable de 4 polos.
