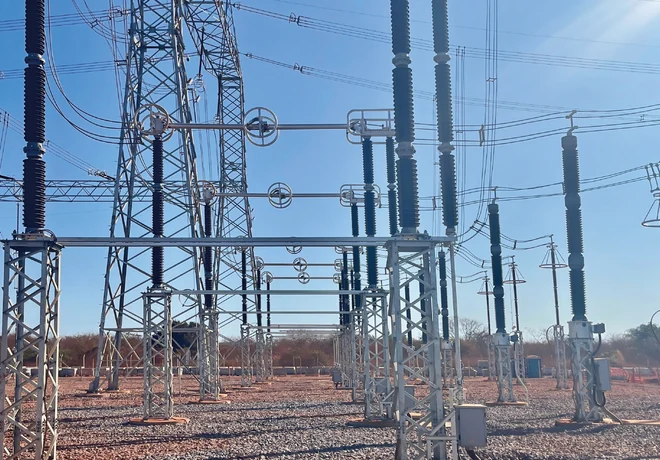

Seccionadores de 550 kV de Sieyuan Electric en un proyecto fotovoltaico en Brasil

Con inversión de ELECNOR BRASIL LTD, el proyecto da servicio a una gran central fotovoltaica en Brasil. Los seccionadores debían funcionar de forma fiable en un sistema eléctrico de 60 Hz y en exigentes condiciones tropicales con fuerte contaminación.

Además de las especificaciones estándar del producto, el proyecto incluía requisitos detallados de enclavamientos de operación, armarios de control, cableado secundario, puesta a tierra, inspección y mantenimiento, lo que exigía adaptar específicamente el seccionador y sus sistemas auxiliares.

• Entorno tropical y contaminado — Los equipos requerían un aislamiento exterior reforzado para garantizar un funcionamiento fiable en condiciones tropicales y de contaminación.
• Compatibilidad con la red de 60 Hz — El mecanismo de accionamiento y los circuitos de control debían configurarse para funcionar de forma fiable en el sistema eléctrico brasileño de 60 Hz.
• Requisitos de seguridad completos — Se requerían múltiples funciones de bloqueo eléctrico y mecánico para minimizar el riesgo de maniobras erróneas y mejorar la seguridad operativa.
• Requisitos detallados de O&M — El proyecto incluía requisitos específicos de inspección, cableado, configuración de armarios, puesta a tierra y alimentación para mantenimiento.

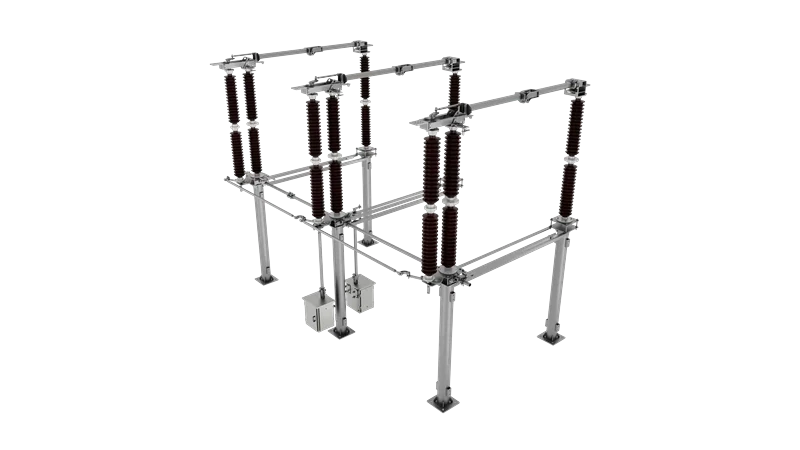

• Aislamiento y diseño mecánico reforzados — Se adoptaron una línea de fuga específica de 31 mm/kV, aisladores compuestos y una altura optimizada de la varilla conductora para mejorar el aislamiento exterior. Se utilizó una conexión de dos polos con perfil angular de acero para mejorar la estabilidad mecánica entre fases. El mecanismo de accionamiento y los circuitos de control también se configuraron para funcionar a 60 Hz.
• Enclavamientos de seguridad en varios niveles — Se integraron un bloqueo electromagnético, un candado y un conmutador de transferencia de llaves para un control de acceso eléctrico y mecánico coordinado. Se configuraron un dispositivo de desacoplamiento y un contacto de arco para reducir la erosión de los contactos principales, y los interruptores auxiliares indican con claridad la posición de las cuchillas.
• Diseño orientado al mantenimiento — El armario del mecanismo cuenta con ventanas de inspección transparentes e iluminación activada por la puerta para facilitar la inspección visual. Se suministraron armarios de control más amplios, cables preconfigurados, cableado secundario estandarizado, terminales tipo OT y una toma de mantenimiento de 20 A para simplificar el montaje y el mantenimiento.

• Funcionamiento fiable en entornos hostiles — La configuración de aislamiento optimizada ofrece un mayor margen de aislamiento y garantiza un funcionamiento fiable en condiciones tropicales y de contaminación.
• Mayor seguridad operativa — El sistema de enclavamientos en varios niveles ofrece un control de acceso eléctrico y mecánico coordinado que ayuda a minimizar el riesgo de maniobras erróneas.
• Configuración que facilita el mantenimiento — El armario y la configuración auxiliar orientados al mantenimiento mejoran la eficiencia de las inspecciones y simplifican las tareas rutinarias de O&M.
