1. ¿Qué es un E-House?
Un E-House, también conocido como módulo de potencia prefabricado o centro de distribución de energía (PDC), es un edificio eléctrico modular fabricado en taller que aloja e integra los equipos eléctricos de distribución, protección, control y supervisión.
Según el diseño del proyecto, un E-House puede alojar equipos como aparamenta, aparamenta aislada en gas (GIS), cuadros de protección y control, equipos de calidad de suministro y los sistemas eléctricos asociados. Los transformadores y otros equipos principales pueden formar parte de la solución global, dentro del módulo o como equipos externos, según su tamaño, configuración y requisitos de instalación. Las instalaciones auxiliares pueden incluir iluminación, calefacción, ventilación y aire acondicionado (HVAC), detección y protección contra incendios y otros servicios del edificio.
A diferencia de las instalaciones convencionales, que dependen en gran medida de la construcción y la integración de equipos en obra, un E-House permite realizar en fábrica gran parte de la instalación de equipos, el cableado interno, la integración del sistema y los ensayos. El módulo terminado se transporta a la obra, se coloca sobre una cimentación preparada y se conecta a los sistemas eléctricos y de control externos.
Este enfoque simplifica el montaje en obra y permite coordinar la integración de los equipos antes de la entrega.
Interior de un E-House: los equipos eléctricos se instalan, cablean y ensayan en fábrica antes de enviar el módulo.
2. Aplicaciones del E-House
Los E-House se utilizan en proyectos que requieren sistemas eléctricos integrados, un aprovechamiento eficiente del espacio y menos trabajo de construcción en obra. Entre sus aplicaciones típicas se incluyen:
Generación eléctrica e infraestructura de red

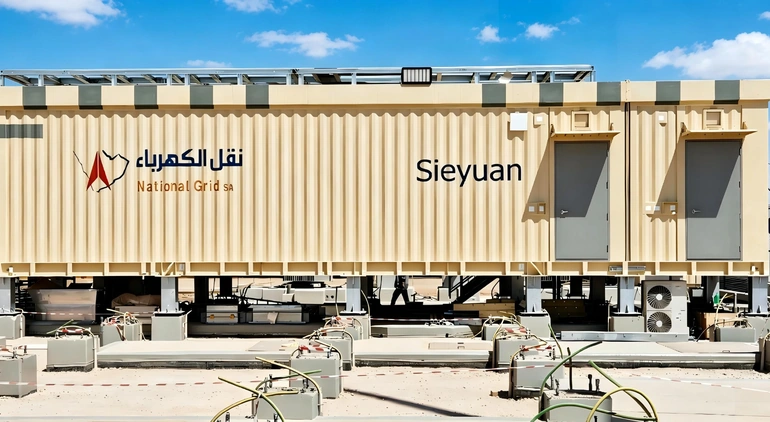

Subestaciones, instalaciones de transporte y distribución y proyectos de modernización de la red.
Energías renovables y almacenamiento de energía

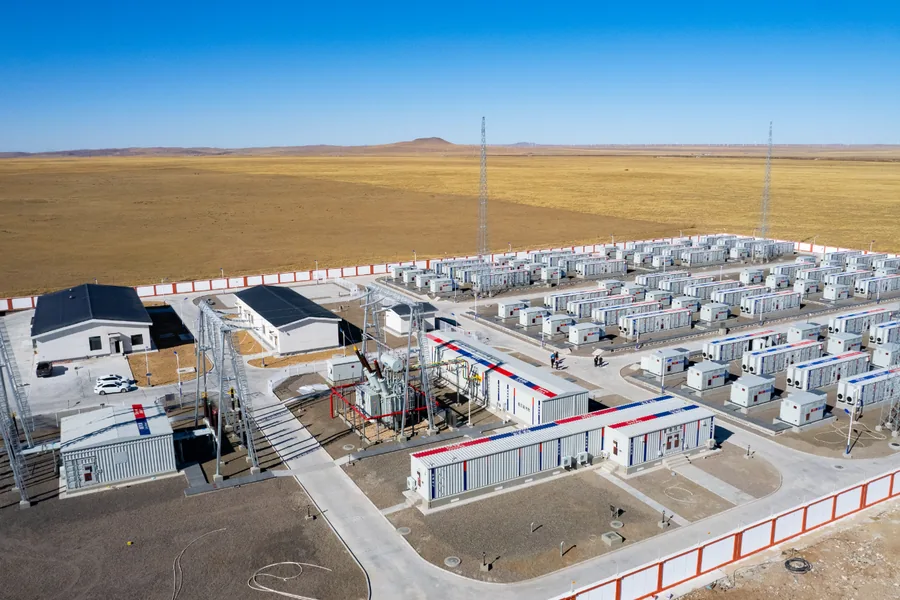

Centrales solares y eólicas y sistemas de almacenamiento de energía en baterías (BESS).
Petróleo y gas e industria química
Instalaciones de petróleo y gas, plantas petroquímicas e instalaciones de procesamiento químico.

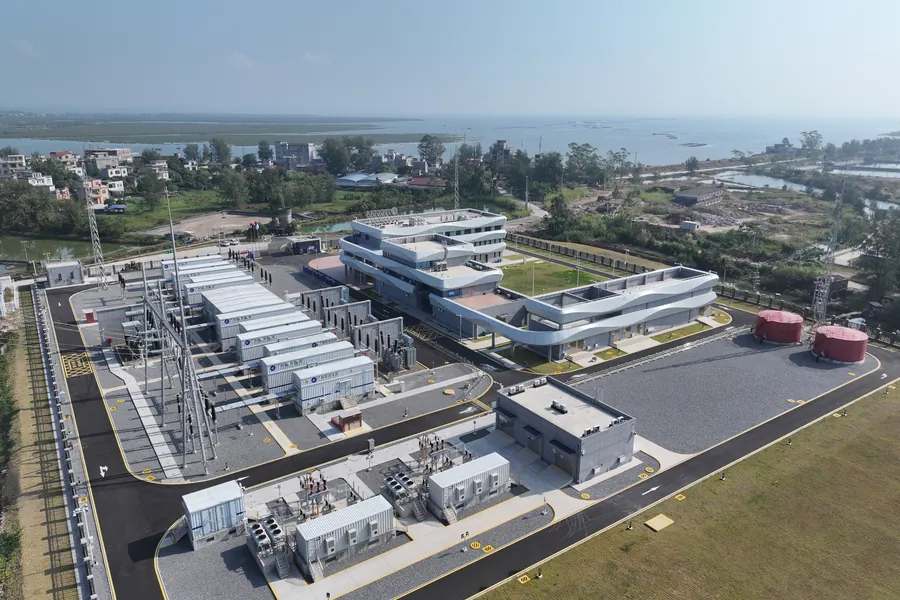

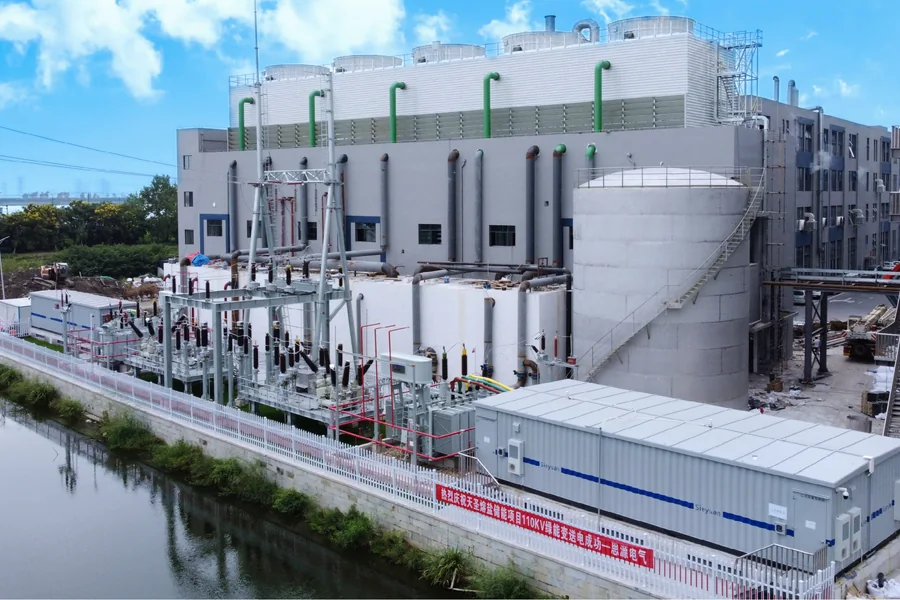

Minería e instalaciones industriales
Explotaciones mineras, transformación de metales y grandes plantas industriales.

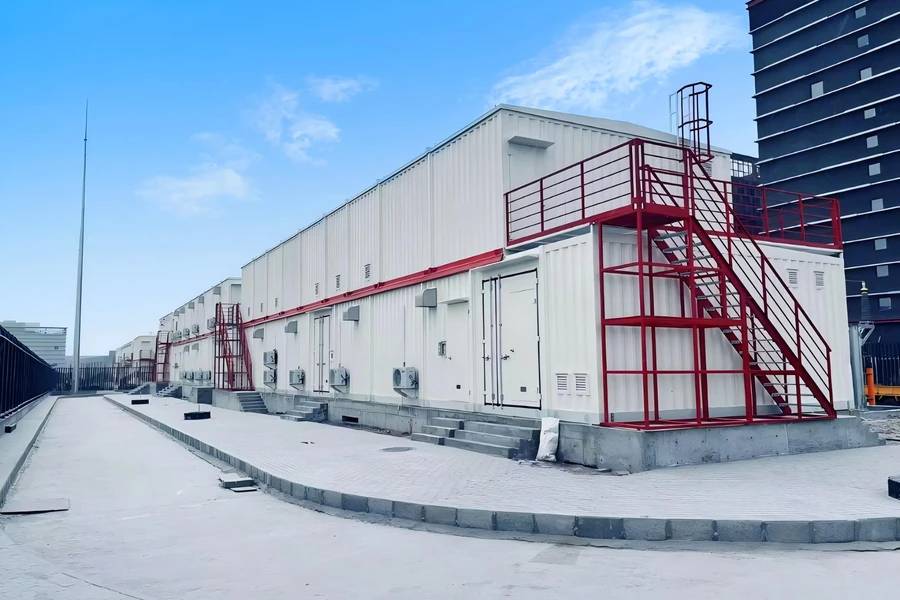

Centros de datos e infraestructuras
Centros de datos, transporte ferroviario y otras instalaciones que requieren sistemas de distribución eléctrica integrados.
Los E-House pueden utilizarse tanto en nuevas instalaciones como en la modernización de instalaciones existentes, sobre todo cuando el espacio de construcción es limitado, las condiciones ambientales son exigentes o el calendario requiere una coordinación cuidadosa de las actividades en obra.
3. E-House frente a construcción convencional en obra
La principal diferencia entre un E-House y una instalación eléctrica convencional construida en obra es dónde se realizan la integración de los equipos y los trabajos de construcción.
| Comparativa | E-House | Construcción convencional en obra |
|---|---|---|
| Enfoque constructivo | Prefabricación en taller e integración modular | Más trabajos de construcción e integración en obra |
| Integración de los equipos | Los equipos internos y el cableado pueden integrarse antes de la entrega | La instalación de los equipos y el cableado se coordinan en gran parte en obra |
| Actividades en obra | Principalmente colocación, conexiones externas y ensayos necesarios en obra | Puede implicar más obra de edificación e instalación de equipos |
| Coordinación del proyecto | El trabajo en fábrica y la preparación de la obra pueden avanzar en paralelo | La secuencia de trabajos puede depender más del avance de la obra |
| Transporte | Requiere medios de transporte y elevación para los módulos prefabricados | Los equipos y materiales de construcción se transportan por separado según sea necesario |
Las diferencias reales dependen del diseño del proyecto, la configuración de los equipos, el alcance del suministro y las condiciones de la obra. Un E-House no es necesariamente la mejor opción para cualquier instalación; la elección debe basarse en los requisitos técnicos y en la economía global del proyecto.
4. Ventajas de los E-House
Diseño compacto
Un E-House integra los equipos eléctricos en una estructura modular diseñada a medida, lo que permite aprovechar con eficiencia el espacio disponible. Según la disposición, puede reducir la necesidad de edificios de equipos independientes y facilitar instalaciones en plantas industriales con poco espacio.
Menor tiempo de construcción en obra
La instalación en fábrica, el cableado interno y los ensayos reducen el trabajo pendiente tras la entrega. Las actividades en obra pueden centrarse en la preparación de la cimentación, la colocación del módulo, las conexiones externas y la puesta en servicio. La fabricación y la preparación de la obra también pueden avanzar en paralelo, lo que mejora la previsibilidad del calendario.
Control de calidad y de costes
La integración en fábrica ofrece un entorno controlado para la instalación de equipos, el cableado y los ensayos. Puede mejorar la homogeneidad de los procesos y reducir ciertas necesidades de mano de obra y construcción en obra.
No obstante, el coste total depende de factores como las dimensiones del módulo, el transporte, la elevación, el diseño de la cimentación, la protección ambiental y los requisitos de mantenimiento. Estos factores deben evaluarse al comparar un E-House con otras alternativas de instalación.
5. Soluciones E-House de Sieyuan Electric
Sieyuan Electric ofrece soluciones E-House que combinan el diseño modular con la integración de los equipos eléctricos y los sistemas auxiliares.
Cartera de equipos integrada
La cartera de equipos eléctricos de Sieyuan Electric incluye GIS, transformadores de potencia, sistemas de protección y automatización, sistemas SVG, y aparamenta de media y baja tensión. Según el alcance del proyecto, estos productos pueden integrarse en un único E-House o en un conjunto coordinado de módulos.
Ingeniería y personalización
Las configuraciones de E-House pueden desarrollarse en función de las dimensiones de los equipos, los requisitos eléctricos, las limitaciones de transporte y las condiciones de la obra. El diseño estructural, la gestión térmica, la protección ambiental y la protección anticorrosión pueden abordarse según lo requiera el proyecto.
Estos aspectos son especialmente relevantes en instalaciones expuestas a temperaturas ambiente altas o bajas, alta humedad, polvo, atmósferas salinas y otros entornos de operación exigentes. Las medidas de diseño concretas dependen de las condiciones ambientales y de las especificaciones técnicas de cada proyecto.
Apoyo a la ejecución del proyecto
Según el alcance contratado, los servicios pueden incluir:
Paso 1
Desarrollo de la solución
Paso 2
Diseño de ingeniería
Paso 3
Integración y fabricación de equipos
Paso 4
Ensayos en fábrica
Paso 5
Coordinación del transporte
Paso 6
Apoyo al montaje en obra
Paso 7
Puesta en servicio
También pueden incluirse servicios de operación y mantenimiento cuando sea necesario.
El enfoque de Sieyuan Electric se centra en coordinar la integración de los equipos y los requisitos de ingeniería para simplificar las interfaces en obra y favorecer una ejecución previsible del proyecto.
6. Conclusión
Los E-House ofrecen un enfoque modular de la integración de sistemas eléctricos al trasladar a la fábrica una parte importante de la instalación y los ensayos de los equipos. Pueden ser especialmente adecuados para proyectos con limitaciones de espacio, condiciones de obra exigentes o plazos de construcción ajustados.
La solución adecuada depende de los requisitos de los equipos, las limitaciones de transporte y montaje, las condiciones ambientales y la economía global del proyecto. Combinando la integración de equipos eléctricos con una ingeniería específica para cada proyecto, Sieyuan Electric da soporte a aplicaciones E-House en infraestructuras eléctricas, energías renovables, almacenamiento de energía e instalaciones industriales.
