STATCOM

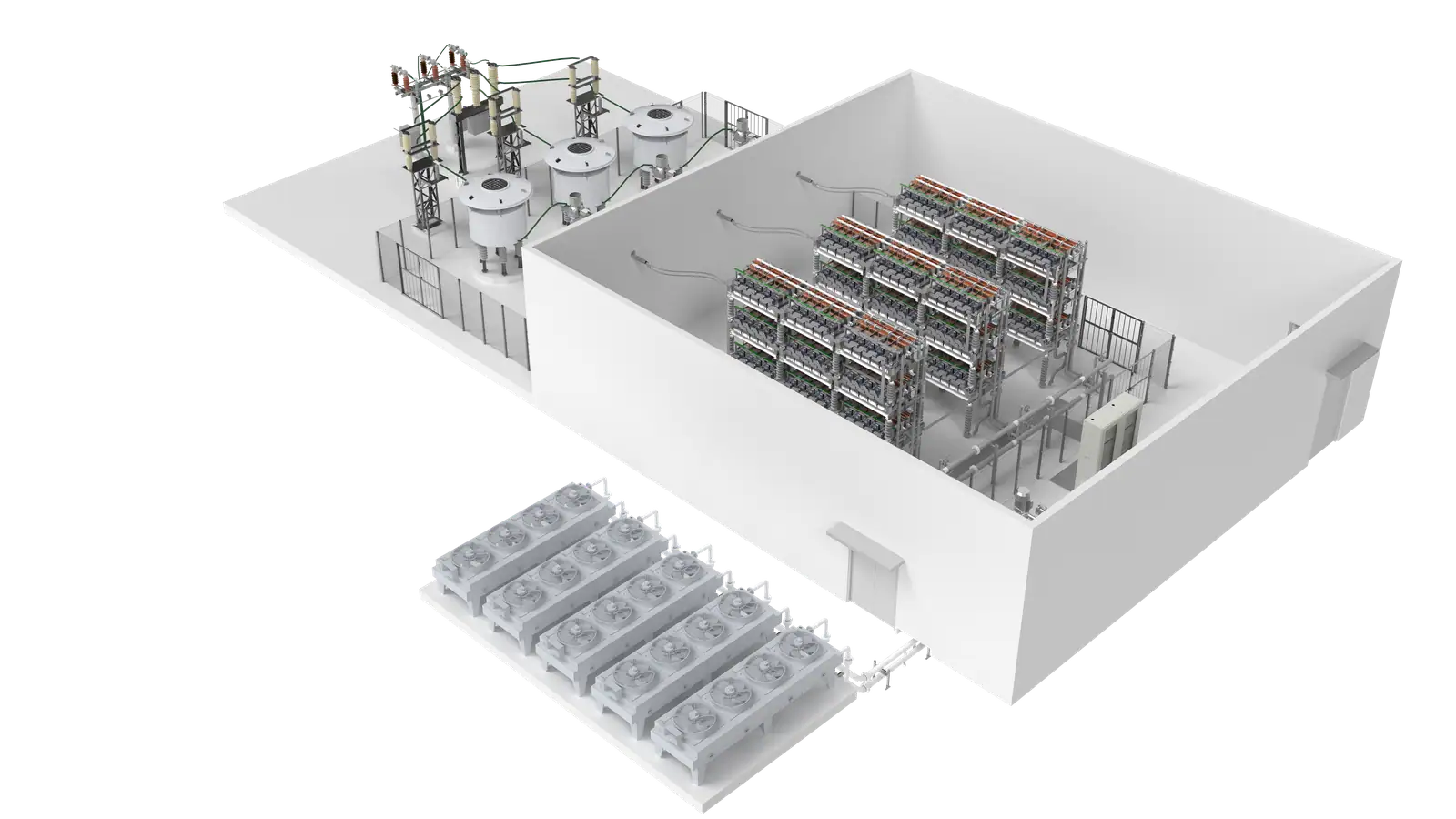

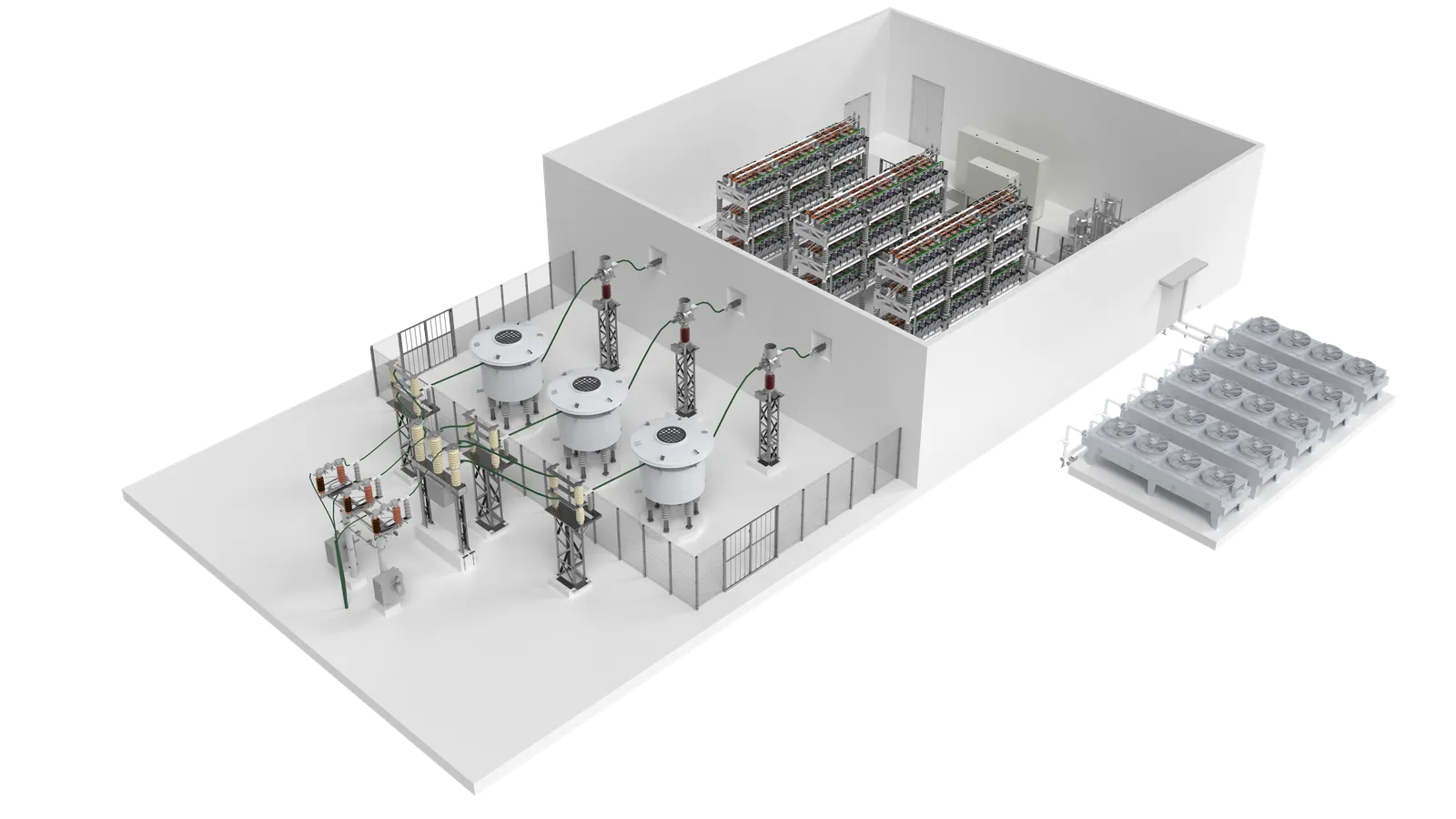

El STATCOM es un compensador dinámico de potencia reactiva basado en una topología de puente H en cascada, ampliamente utilizado en redes eléctricas, generación renovable y emplazamientos industriales.
-
Diseñado para el máximo rendimiento · Diseñado para una fiabilidad a largo plazo · Compatibilidad con la red · Entrega flexible
Aspectos destacados del producto
Máximo rendimiento
Tiempo de respuesta rápido, excelentes características armónicas y alta precisión de compensación.
Fiabilidad a largo plazo
La verificación de todo el proceso, que abarca la simulación del ciclo de vida, el desarrollo y la fabricación del producto, alcanza una disponibilidad anual de hasta el 99,7 %.
Compatibilidad con la red
Gracias al control de desacoplamiento vectorial y estabilización de tensión con simulación en múltiples condiciones, supera los códigos de red para plantas eólicas y fotovoltaicas.
Entrega flexible
El diseño modular y estandarizado acorta los plazos de entrega. El montaje integrado, el transporte y la puesta en servicio inteligente reducen un 50 % el tiempo de trabajo en obra.
Especificaciones técnicas
1 - Tensión nominal (PCC)
66kV~750kV
2 - Tensión nominal (POC)
6kV~66kV
3 - Potencia nominal
Un equipo: 0,5 MVAr~400 MVAr
4 - Frecuencia nominal
50Hz/60Hz
5 - Topología
MMC
6 - Modo de conexión
Conexión en estrella / Conexión en triángulo / Monofásica
7 - Método de refrigeración
Refrigeración por agua
8 - Modos de funcionamiento
Modo de potencia reactiva constante del equipo / Modo de potencia reactiva constante del sistema / Modo de control de tensión constante / Modo de control de corriente constante / Modo de factor de potencia constante / Modo de control integral de tensión y potencia reactiva
9 - Método de instalación
Interior / Exterior
10 - Temperatura de funcionamiento
-45 ℃ ~ 50 ℃, configurable según las condiciones climáticas locales
11 - Altitud
5000m
