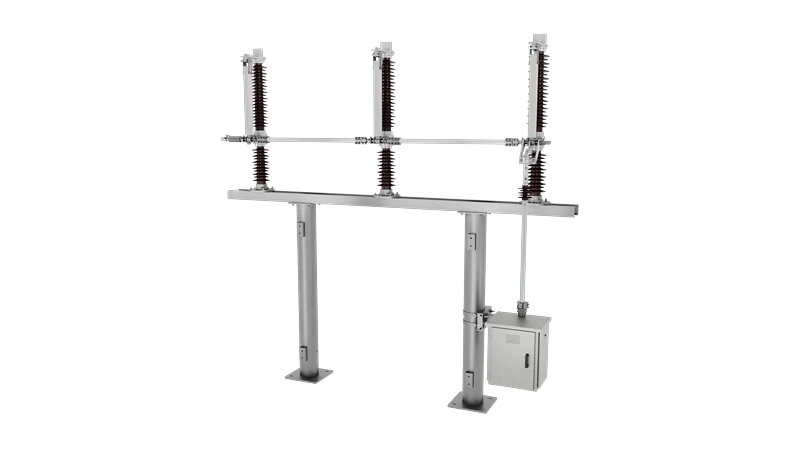

Seccionador de corte vertical de una columna GW8
El GW8 es un interruptor de exterior de alta tensión de una columna y apertura vertical para puntos neutros o circuitos de compensación reactiva. Su tensión asignada abarca de 40,5 a 126 kV.
-
Material conductor de primera calidad Nueva estructura de contactos Conexiones fijas
Aspectos destacados del producto
Material conductor de primera calidad
Los brazos conductores utilizan perfiles rectangulares de aleación de aluminio, de alta resistencia y poco peso, con mayor superficie de disipación del calor y una resistencia a la corrosión superior.
Nueva estructura de contactos
Los dedos de contacto autoenergizados aprovechan la elasticidad propia de la aleación de bronce al cromo para sujetar la cuchilla. Además de los requisitos de conducción, soportan la carga térmica de corta duración y las fuerzas electromagnéticas en caso de cortocircuito, con una excelente resistencia al desgaste mecánico.
Conexiones fijas
El circuito conductor utiliza conexiones permanentes (salvo el acoplamiento entre contacto móvil y fijo) para lograr un funcionamiento sin mantenimiento.
Especificaciones técnicas
Tensión asignada
40.5kV, 72.5kV, 126kV
Frecuencia asignada
50/60Hz
Intensidad asignada
hasta 1600A
Intensidad admisible asignada de corta duración
hasta 40kA
Valor de cresta de la intensidad admisible asignada
hasta 100kA
Temperatura ambiente
-50℃~ +55℃
Manguito de hielo
hasta 20mm
Intensidad sísmica
hasta 1,0 g
