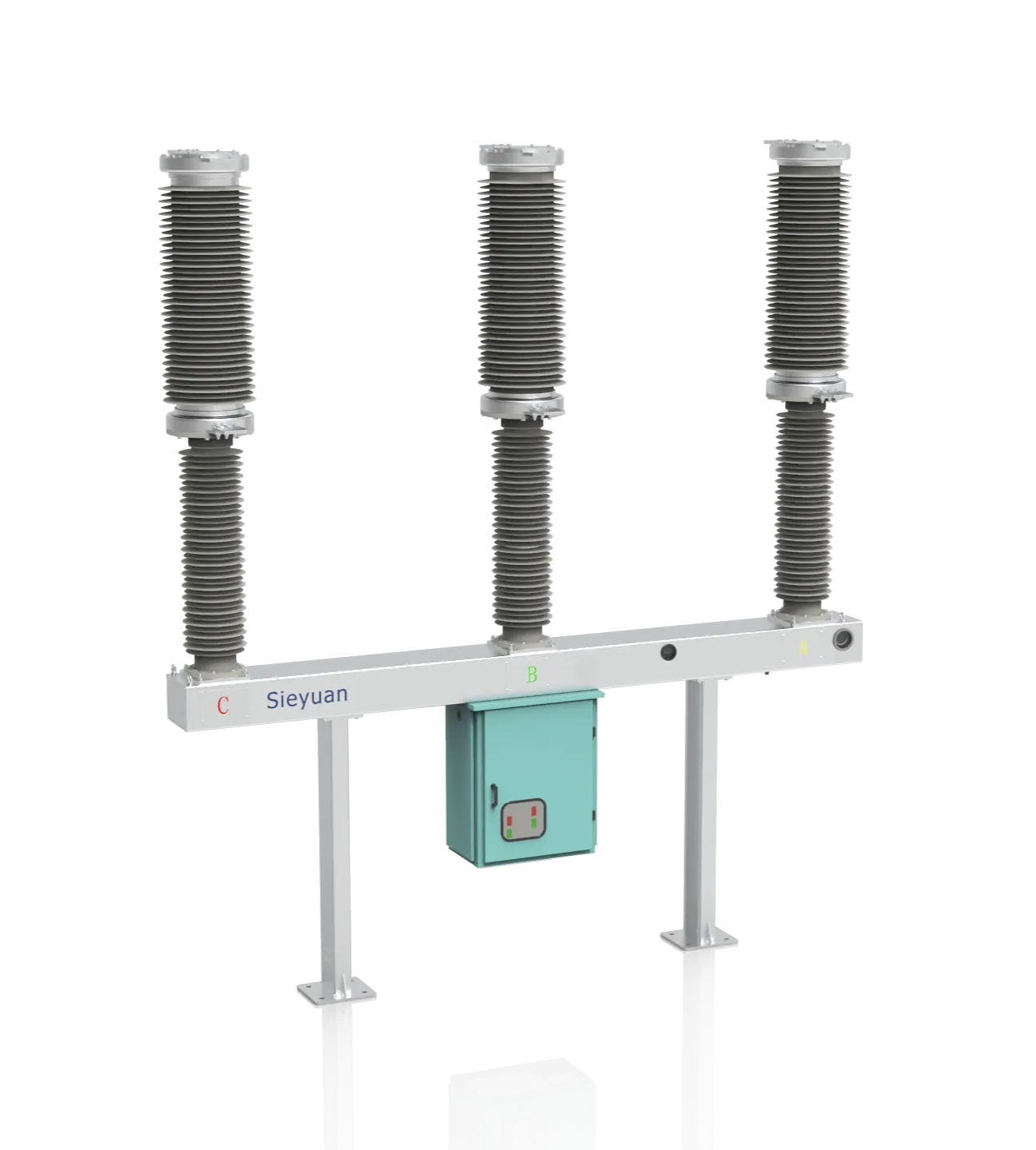

Interruptor automático de tanque vivo sin SF6
Los interruptores automáticos de tanque vivo sin SF6 son productos de exterior que utilizan CO2+O2 como medio aislante y de extinción del arco, diseñados para redes con una tensión máxima de 145 kV con neutro a tierra o aislado. Se utilizan para maniobrar intensidades asignadas, intensidades de falta o circuitos de transferencia, logrando así el control y la protección del sistema eléctrico. Esta serie no utiliza SF6, es ecológica y tiene un potencial de calentamiento global (GWP) inferior a 1.
-
Menor impacto ambiental Poder de corte probado Estanqueidad duradera Capacidad de aislamiento probada
Aspectos destacados del producto
Menor impacto ambiental
Esta serie de interruptores automáticos utiliza CO₂+O₂ como medio aislante y de extinción del arco, sin gas SF₆, con un GWP inferior a 1.
Poder de corte probado
La cámara de corte de la serie sin SF₆ utiliza tecnología de expansión térmica con soplado auxiliar, que ofrece un excelente poder de corte. Cumple los requisitos de factor de 1,3/1,5, alcanza la clase C2 de corte de corrientes capacitivas y la clase E2 de resistencia eléctrica, a la cabeza del sector.
Estanqueidad duradera
Estructura de estanqueidad con diafragma. Tasa anual de fugas de gas ≤ 0,1 %.
Capacidad de aislamiento probada
La cámara de corte de esta serie de interruptores sin SF₆ utiliza aislamiento con gas CO₂+O₂. Su excelente aislamiento se ha verificado mediante simulaciones completas y ensayos de tipo.
Especificaciones técnicas
Tensión asignada
40.5kV, 72.5kV, 145kV
Frecuencia asignada
50/60Hz
Factor de primer polo
1.3/1.5
Intensidad asignada
hasta 3150A
Poder de corte asignado en cortocircuito
hasta 40kA
Poder de cierre asignado en cortocircuito (cresta)
hasta 108kA
Intensidad admisible asignada de corta duración
hasta 40kA
Valor de cresta de la intensidad admisible asignada
hasta 108kA
Duración asignada de la intensidad admisible de corta duración
4s
Secuencia de maniobras asignada
O-0.3s-CO-3min-CO
Resistencia mecánica
10 000 maniobras
