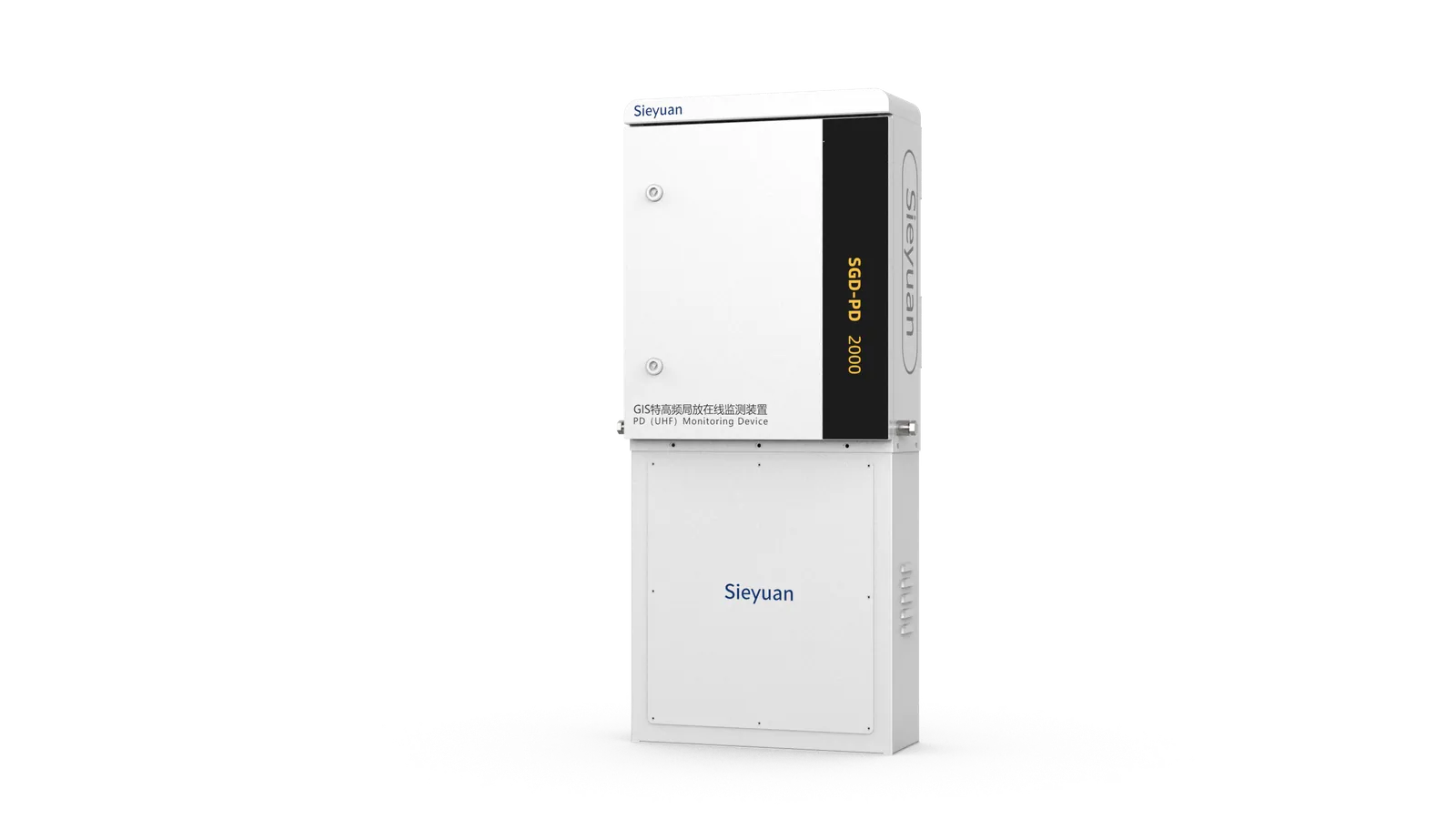

Dispositivo de monitorización en línea de DP SGD-PD-2000
El SGD-PD-2000 está diseñado para la monitorización del estado del aislamiento de equipos GIS. Utiliza sensores de alta sensibilidad y tecnología de muestreo de alta velocidad para captar con precisión las señales de descargas parciales y localizar rápidamente los defectos, lo que permite identificar riesgos de forma temprana, emitir alertas a tiempo y aplicar medidas correctivas con rapidez.
-
Alta sensibilidad, amplio rango dinámico, localización precisa, análisis inteligente
Aspectos destacados del producto
Alta sensibilidad
Los sensores de alta sensibilidad de desarrollo propio ofrecen una altura equivalente de hasta 15 mm, con una precisión líder en el sector para captar señales débiles de descargas parciales.
Amplio rango dinámico
Un rango dinámico de ≥70 dB cubre todas las necesidades de monitorización, desde pulsos débiles hasta descargas intensas.
Localización precisa
Con un muestreo de alta velocidad de 250 MB/s y un error de localización de ≤0,3 m, el sistema localiza con precisión los fallos y reconstruye las firmas de descarga.
Análisis inteligente
Con una precisión de reconocimiento de alarmas de descargas parciales superior al 99 %, el sistema reduce eficazmente las falsas alarmas y permite evaluar con precisión el estado del aislamiento de la GIS.
Especificaciones técnicas
Frecuencia de alimentación
50 Hz (±5 %)
Tensión de funcionamiento en CA
CA 220 V (±15 %)
Altura equivalente
15 mm
Grado de protección del sensor (externo)
IP66
Temperatura ambiente
-40 °C a 70 °C
Humedad relativa ambiente
5 %-95 % HR (sin condensación ni formación de hielo en el interior del sistema)
Altitud
≤ 4,000 m
Presión atmosférica
80 kPa-110 kPa
