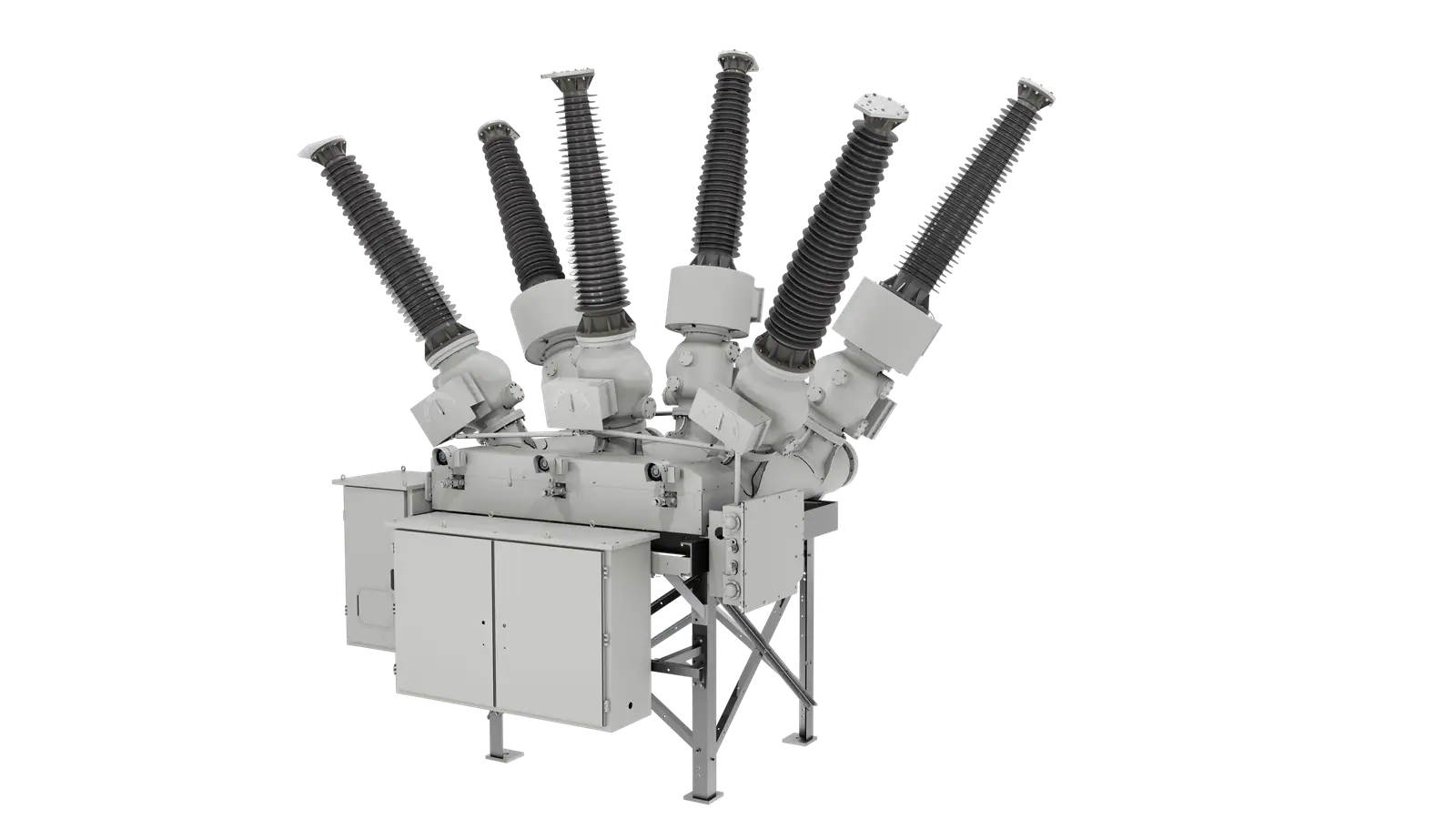

Aparamenta híbrida aislada en gas ZHW58A
La aparamenta híbrida aislada en gas ZHW58A integra componentes como interruptores automáticos, seccionadores, seccionadores de puesta a tierra, transformadores de intensidad, transformadores de tensión y seccionadores de puesta a tierra rápidos. Destaca por su espacio reducido, su gran adaptabilidad ambiental, su alta fiabilidad y su funcionamiento sin mantenimiento. Su tensión asignada abarca de 40,5 a 252 kV, por lo que es idónea para aplicaciones de transporte y distribución de alta tensión como las subestaciones.
-
Diseño estructural compacto Comportamiento eléctrico optimizado Durabilidad mecánica probada Diseño altamente modular
Aspectos destacados del producto
Diseño estructural compacto
Diseño con cubas separadas por fase y bastidor de base integrado. Permite transportar cada posición trifásica completa, con un montaje en obra cómodo y fiable.
Comportamiento eléctrico optimizado
Excelentes propiedades de aislamiento. Descargas parciales del conjunto < 3 pC. La disposición horizontal del interruptor permite un poder de corte de 50 kA.
Durabilidad mecánica probada
Utiliza un nuevo mecanismo de accionamiento por resortes con base integrada de aluminio fundido a presión. Su diseño compacto y su salida estable garantizan una gran fiabilidad y un funcionamiento sin mantenimiento. La vida mecánica cumple los requisitos de la clase M2.
Diseño altamente modular
Diseño modular. Las bridas de conexión de dimensiones estandarizadas permiten una configuración flexible según las necesidades, y la gran intercambiabilidad de los módulos facilita las ampliaciones funcionales para optimizar la disposición de la subestación.
Especificaciones técnicas
Tensión asignada
31.5kV, 40.5kV, 72.5kV, 145kV,170kV,252kV
Frecuencia asignada
50/60Hz
Factor de primer polo
1.3/1.5
Intensidad asignada
hasta 4000A
Poder de corte asignado en cortocircuito
hasta 50kA
Poder de cierre asignado en cortocircuito (cresta)
hasta 135kA
Intensidad admisible asignada de corta duración
hasta 50kA
Valor de cresta de la intensidad admisible asignada
hasta 135kA
Duración asignada de la intensidad admisible de corta duración
4s
Secuencia de maniobras asignada
O-0.3s-CO-3min-CO
Resistencia mecánica
10 000 maniobras
