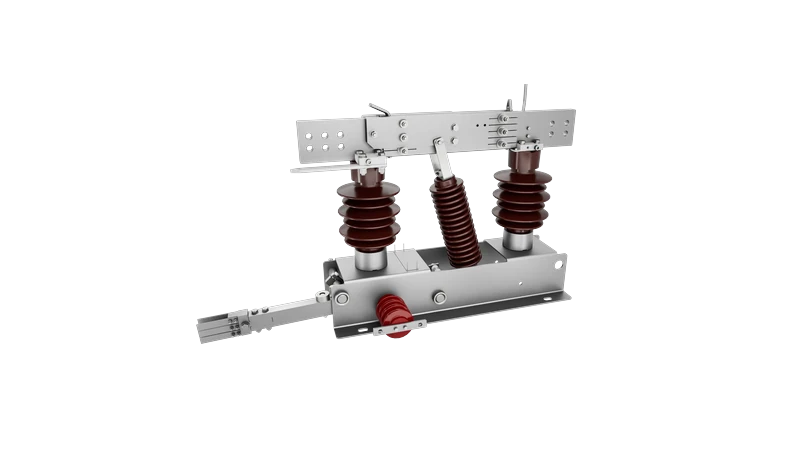

Seccionador de corte vertical de dos columnas ZGW1
El ZGW1 es un seccionador de exterior de dos columnas y apertura vertical diseñado específicamente para sistemas de transporte ferroviario urbano. Tensión asignada: 1,5 kV.
-
Conductores de perfil de cobre Tecnología de plateado con grafito Enclavamiento principal-tierra Bastidor de base monobloque
Aspectos destacados del producto
Conductores de perfil de cobre
El circuito conductor superior utiliza perfiles de cobre de alta conductividad, con excelente conductividad eléctrica, alta resistencia mecánica y una resistencia a la corrosión superior.
Tecnología de plateado con grafito
Los dedos de contacto llevan plateado con grafito en las zonas de acoplamiento. Sus propiedades autolimpiantes y autolubricantes permiten un funcionamiento sin mantenimiento y mejoran la fiabilidad del contacto.
Enclavamiento principal-tierra
El seccionador de puesta a tierra está enclavado con el seccionador, lo que garantiza una maniobra sencilla y fiable.
Bastidor de base monobloque
La base de apoyo es de chapa de acero plegada para soportar las fuerzas electromagnéticas y los esfuerzos mecánicos causados por faltas en bornes de línea o corrientes de corta duración.
Especificaciones técnicas
Tensión asignada
1.5kV
Intensidad asignada
hasta 4000A
Intensidad admisible asignada de corta duración
hasta 50kA
Valor de cresta de la intensidad admisible asignada
hasta 125kA
Temperatura ambiente
-50℃~ +55℃
Manguito de hielo
hasta 20mm
