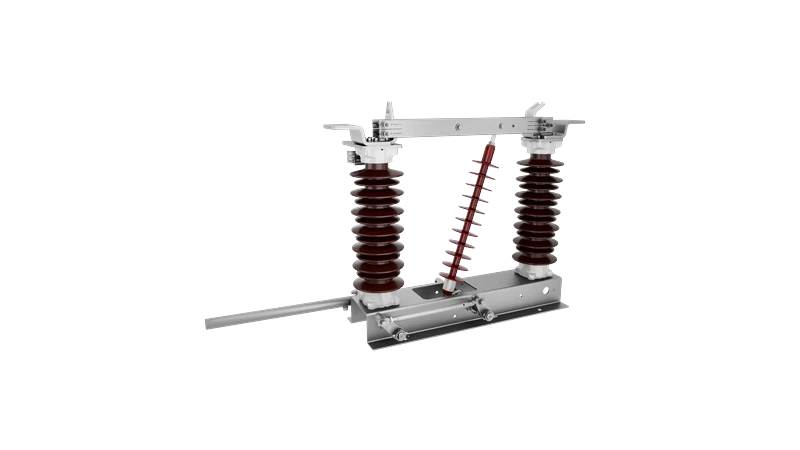

Seccionador de corte vertical de dos columnas GW1
El GW1 es un seccionador de exterior de dos columnas y apertura vertical. Su tensión asignada abarca de 12 a 40,5 kV.
-
Alta capacidad de conducción y sin mantenimiento Larga vida mecánica Totalmente estandarizado Mecanismo con alto grado de protección
Aspectos destacados del producto
Alta capacidad de conducción y sin mantenimiento
Los contactos son autolimpiantes, lo que permite un funcionamiento sin mantenimiento y mejora la fiabilidad del contacto.
Larga vida mecánica
Las zonas de contacto deslizante de los conductores llevan un plateado con grafito; este recubrimiento autolubricante reduce el esfuerzo de maniobra y prolonga la vida útil.
Totalmente estandarizado
Compatible con las soluciones de montaje para todos los tipos de postes de catenaria ferroviaria. Los accesorios de montaje estandarizados ofrecen gran intercambiabilidad y facilitan la instalación y el ajuste.
Mecanismo con alto grado de protección
Utiliza un mecanismo con salida superior que elimina los errores de instalación en campo y las limitaciones dimensionales de los diseños con salida a izquierda o derecha. El eje de salida del mecanismo tiene una estanqueidad de laberinto que cumple los requisitos de protección IP66DM.
Especificaciones técnicas
Tensión asignada
12 kV, 24 kV, 31,5 kV (ferrocarril), 40,5 kV
Frecuencia asignada
50/60Hz
Intensidad asignada
hasta 6000A
Intensidad admisible asignada de corta duración
hasta 63kA
Valor de cresta de la intensidad admisible asignada
hasta 160kA
Temperatura ambiente
-50℃~ +55℃
Manguito de hielo
hasta 20mm
