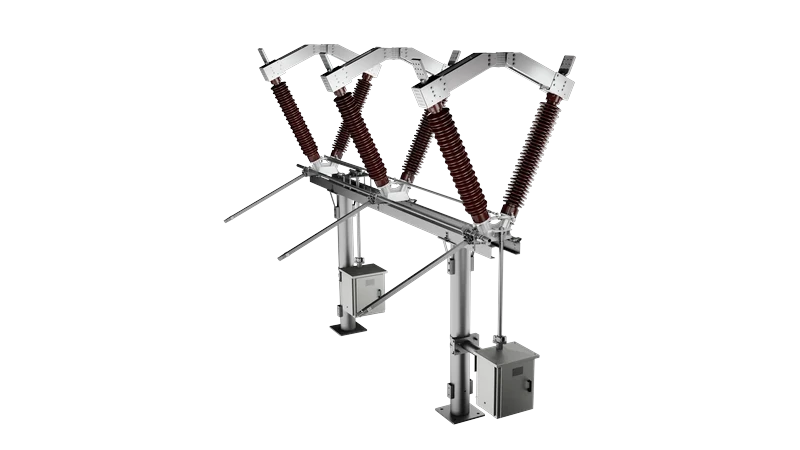

Seccionador en V horizontal de corte central de dos columnas GW5A

El GW5A es un seccionador rotativo de exterior de alta tensión en V. Su tensión asignada abarca de 40,5 a 145 kV.

Material conductor y capacidad de conducción Nueva estructura de contactos Carcasa de rodamientos totalmente estanca Transmisión sin mantenimiento

Contacte con nosotros

Aspectos destacados del producto Especificaciones técnicas Sectores en los que trabajamos

Aspectos destacados del producto

Material conductor y capacidad de conducción

Los brazos conductores utilizan perfiles de aleación de aluminio ranurados (alta conductividad y alta resistencia) con tratamiento superficial anodizado, que combinan resistencia a la corrosión, alta resistencia mecánica y excelente disipación del calor. Admiten una intensidad asignada máxima de 4000 A y una intensidad admisible de corta duración de hasta 50 kA.

Nueva estructura de contactos

Los dedos de contacto autoenergizados aprovechan la elasticidad propia de la aleación de bronce al cromo para sujetar la cuchilla. Además de cumplir los requisitos de conducción, soportan la carga térmica de corta duración y las fuerzas electromagnéticas en caso de cortocircuito, con una excelente resistencia al desgaste mecánico.

Carcasa de rodamientos totalmente estanca

Carcasa de rodamientos fundida en una pieza con mecanismo de bielas. La estructura interna de rodamientos combinados permite una maniobra ligera.

Transmisión sin mantenimiento

Sistema de transmisión diseñado sin mantenimiento. Los casquillos autolubricantes con pasadores de acero inoxidable evitan agarrotamientos en los componentes giratorios.
