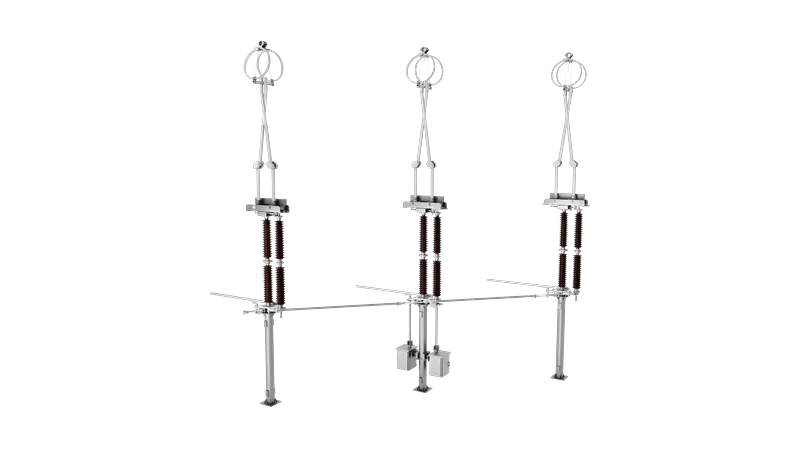

Seccionador pantógrafo vertical de doble brazo GW6B

La serie GW6B es un seccionador de exterior de alta tensión de tipo pantógrafo, vertical y de doble brazo. Su tensión asignada abarca de 72,5 a 550 kV.

Ventajas de la transmisión conductora Ventajas del conductor Ventajas estructurales Diseño con separación electromecánica

Contacte con nosotros

Aspectos destacados del producto Especificaciones técnicas Sectores en los que trabajamos

Aspectos destacados del producto

Ventajas de la transmisión conductora

El brazo conductor es de tubo redondo de aleación de aluminio (alta conductividad y alta resistencia) con tratamiento superficial anodizado. Ofrece una excelente resistencia a la corrosión, alta resistencia mecánica y una disipación del calor sobresaliente. Admite una intensidad asignada máxima de 5000 A y una intensidad de corta duración de hasta 63 kA.

Ventajas del conductor

Sistema conductor superior. Los brazos conductores de aleación de aluminio de alta conductividad son ligeros, muy resistentes y tienen una excelente resistencia a la corrosión.

Ventajas estructurales

Diseño pantógrafo vertical de doble brazo tipo tijera. El amplio rango de sujeción de los contactos móviles lo hace especialmente adecuado para barras flexibles, aunque también es compatible con barras rígidas. El circuito conductor principal y la base comparten el mismo eje, lo que da una construcción equilibrada y estética.

Diseño con separación electromecánica

Con un concepto de separación mecánica y eléctrica, los componentes conductores están aislados de los resortes y de la transmisión mecánica, de modo que ni los resortes de equilibrado ni los componentes de transmisión conducen corriente, lo que mejora su estabilidad a largo plazo.
