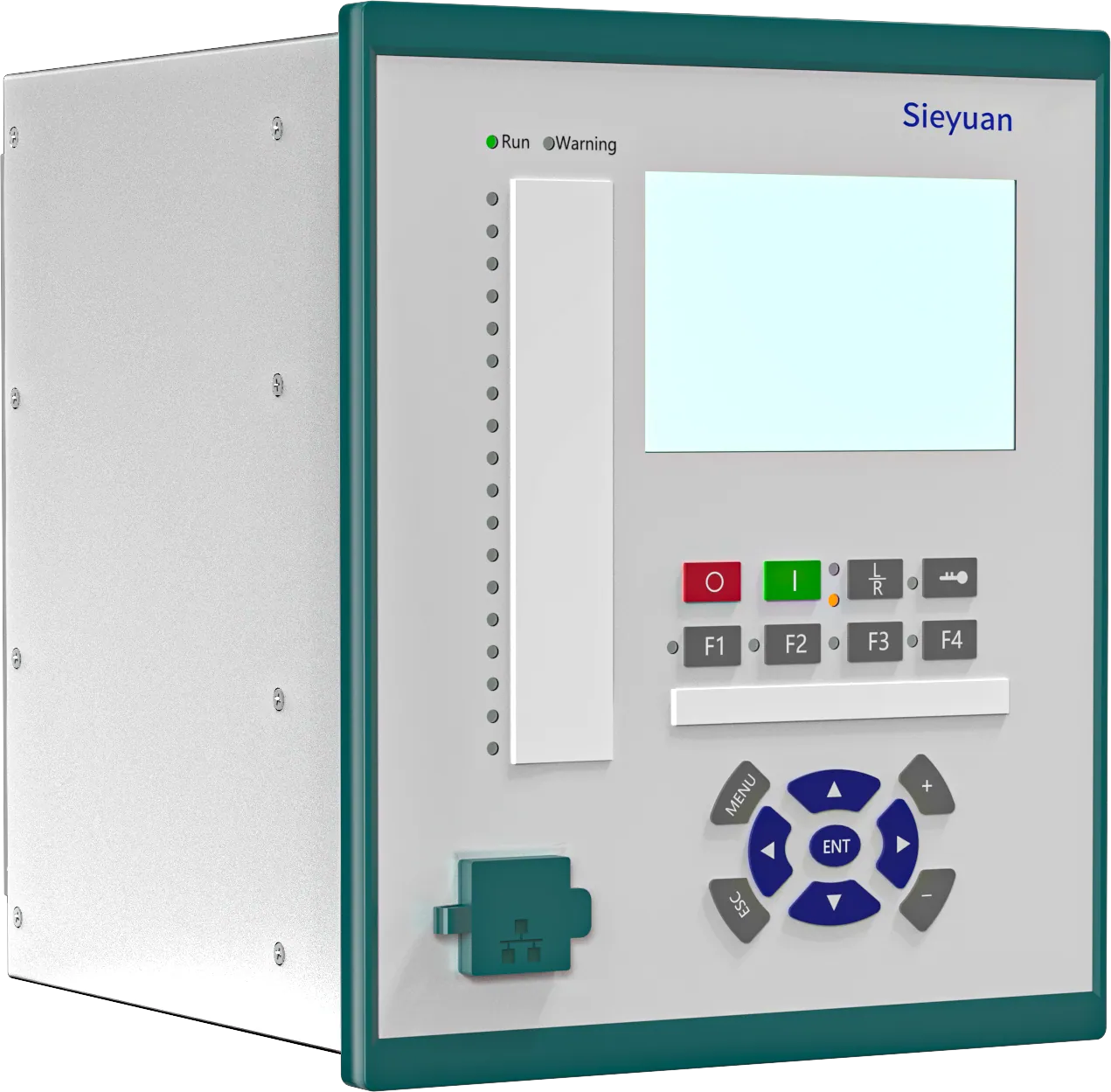

Unidad de control de posición IES-5302
La unidad de control de posición IES-5302 es un dispositivo de control y automatización de uso general para todo tipo de subestaciones, centrales eléctricas y aplicaciones industriales. Su concepción modular permite adaptar el hardware exactamente a los requisitos del cliente. Adopta una plataforma de software y hardware unificada, admite funciones completas de protección, control, medida y supervisión, y es fácil de usar y mantener. El dispositivo es libremente programable. Los esquemas lógicos funcionales pueden desarrollarse con una herramienta de programación gráfica que también permite configurar entradas y salidas binarias, entradas analógicas, botones de control, LED, registrador de perturbaciones, registrador de eventos e interfaz de usuario. La lógica libremente programable permite modificar los esquemas lógicos funcionales típicos teniendo en cuenta la naturaleza particular del objeto protegido. Tres tipos básicos de caja estándar de 19" ayudan a elegir la solución más adecuada.
-
Configurable según los requisitos del sistema · Diseñada para un despliegue amplio · Multifunción · Mantenimiento simplificado
Aspectos destacados del producto
Configurable según el sistema
Ofrece funciones opcionales de protección de tensión, corriente, potencia y frecuencia, que forman una protección de respaldo completa. Admite entrada analógica de CC y salida analógica de CC.
Diseñada para un despliegue amplio
Amplio campo de aplicación: es apta para diversos escenarios y puede aplicarse en interruptor simple, interruptor doble, esquema de interruptor y medio (3/2) completo, barras multisegmento (máximo 4 segmentos), transformador de potencia (2 devanados, 3 devanados o autotransformador), múltiples posiciones (máximo 6), IO-box, etc.
Multifunción
Admite numerosas funciones de control, con funciones opcionales como sincronización, reenganche, AVR, etc. La HMI es sencilla y fácil de usar, con visualización y control del esquema unifilar. Ofrece medida de armónicos hasta el orden 15, así como medida de energía y cálculo de la calidad de suministro.
Mantenimiento simplificado
El telemando, la medida y otros componentes pueden ser configurados por el usuario. Cada ranura del hardware puede asignarse a E/S.
Especificaciones técnicas
Dimensiones (an. × al. × prof.)
455 mm × 266,7 mm × 233,5 mm (6U de altura, chasis 1/1, sin soporte de montaje); 221,3 mm × 266,7 mm × 233,5 mm (6U de altura, chasis 1/2, sin soporte de montaje)
Forma de montaje
Montaje en superficie, empotrado, semiempotrado, mural y en panel
Material
Acero inoxidable
Grado de protección (panel frontal)
IP54
Grado de protección (panel lateral)
IP40
Grado de protección (panel trasero)
IP30
Puertos de comunicación
2 o 4 puertos Ethernet RJ45 100Base-TX; 2 o 4 puertos ópticos 100Base-FX; 2 puertos serie RS-485 para comunicación SCADA; 1 puerto serie RS-485 para sincronización horaria; 1 puerto RJ45 frontal para depuración
Sincronización horaria
IRIG-B; PPS; IEEE 1588; SNTP
Funciones
Control de interruptor/seccionador/seccionador de puesta a tierra; control de la posición de tomas; medida; protección de sobrecorriente de fase (50/51P); protección de falta a tierra (50/51G); protección de sobrecorriente de secuencia inversa (50/51Q); protección de cierre sobre falta (SOTF); protección de sobretensión de fase (59P); protección de sobretensión de secuencia directa (59Pos); protección de sobretensión de secuencia inversa (59Q); protección de sobretensión residual (59G); protección de subtensión de fase (27P); protección de sobrefrecuencia (81O); protección de subfrecuencia (81U); comprobación de sincronismo (25); protección de fallo de interruptor (50BF); desgaste del interruptor; reenganche automático (79)
