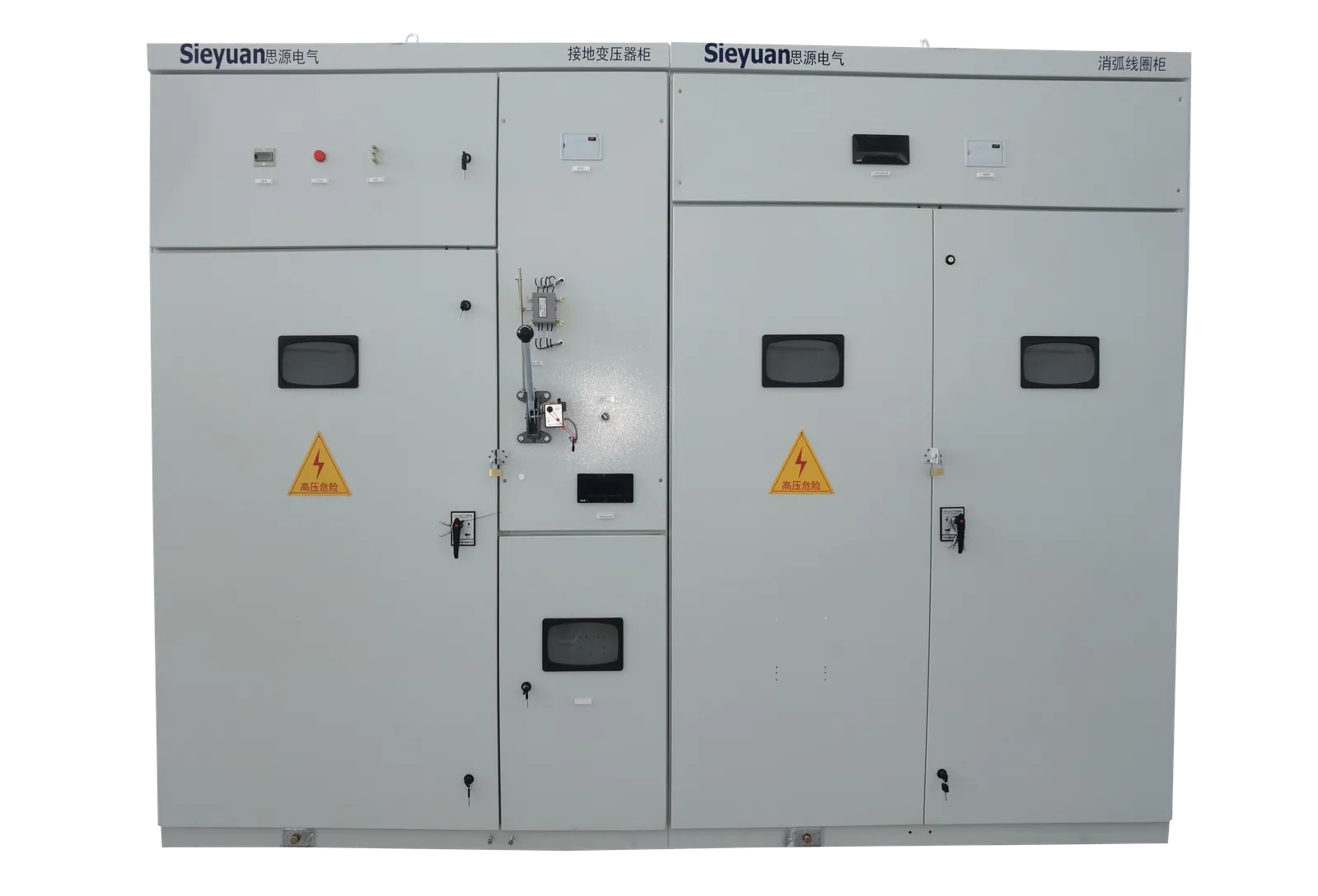

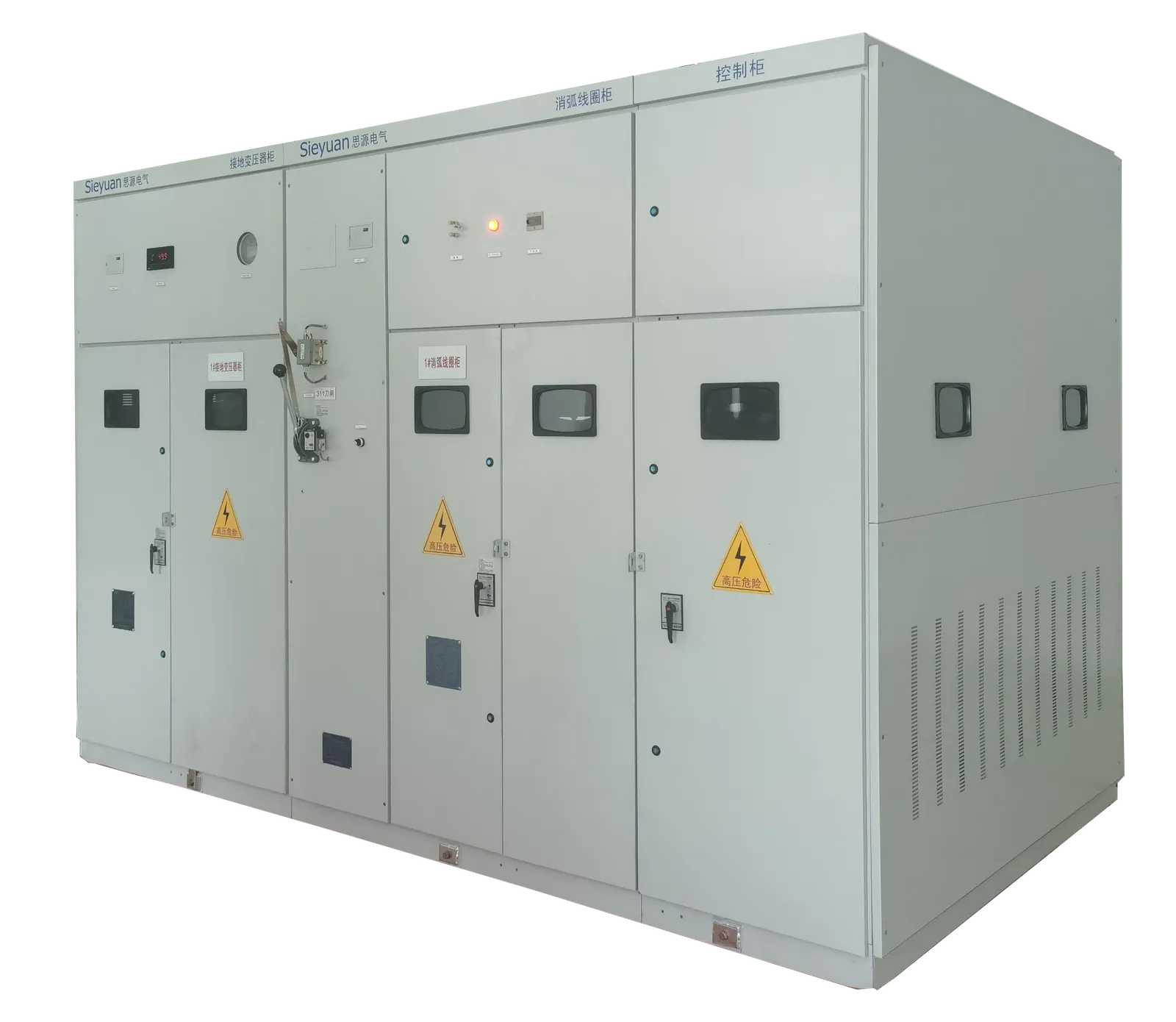

Bobina de extinción de arco
La bobina de extinción de arco aporta una corriente inductiva que compensa la corriente capacitiva en caso de falta a tierra, reduce la intensidad de falta y logra la autoextinción del arco, reduciendo eficazmente las sobretensiones por arco.
-
Desarrollo propio de toda la cadena Extinción del arco rápida y precisa Diseñada para décadas de servicio Selección de línea con análisis transitorio y estacionario
Aspectos destacados del producto
Desarrollo propio de toda la cadena
Los equipos primarios clave, los controladores y los componentes principales se desarrollan y fabrican internamente, con un diseño integrado de hardware y software que garantiza la compatibilidad, la fiabilidad y la capacidad de servicio a largo plazo del sistema.
Extinción del arco rápida y precisa
El sistema arranca en 10 μs tras producirse una falta a tierra y completa la compensación en 40 ms, limitando la corriente residual a ≤ 5 A para reducir los riesgos de reencendido del arco y de sobretensión.
Diseñada para décadas de servicio
Utiliza conductores electromagnéticos de alto rendimiento, materiales aislantes de primera calidad y diseños estructurales probados, con simulaciones multidimensionales y ensayos de tipo que garantizan un funcionamiento fiable en condiciones de operación prolongadas y complejas.
Selección de línea con análisis transitorio y estacionario
A partir del análisis integrado de las señales transitorias y estacionarias, el sistema identifica de forma completa el alimentador en falta, mejorando la precisión y la adaptabilidad de la selección de línea en faltas a tierra complejas.
Especificaciones técnicas
Tipo de aislamiento
Seco, en aceite
Método de regulación
Cambio de tomas, control de fase, sintonía por condensadores
Rango de tensión
Seco de 6 kV a 35 kV, en aceite de 6 kV a 66 kV
Rango de potencia
Seco de 100 kVA a 3800 kVA, en aceite de 100 kVA a 5700 kVA
Temperatura ambiente
Seco de −25 °C a +45 °C, en aceite de −45 °C a +45 °C
