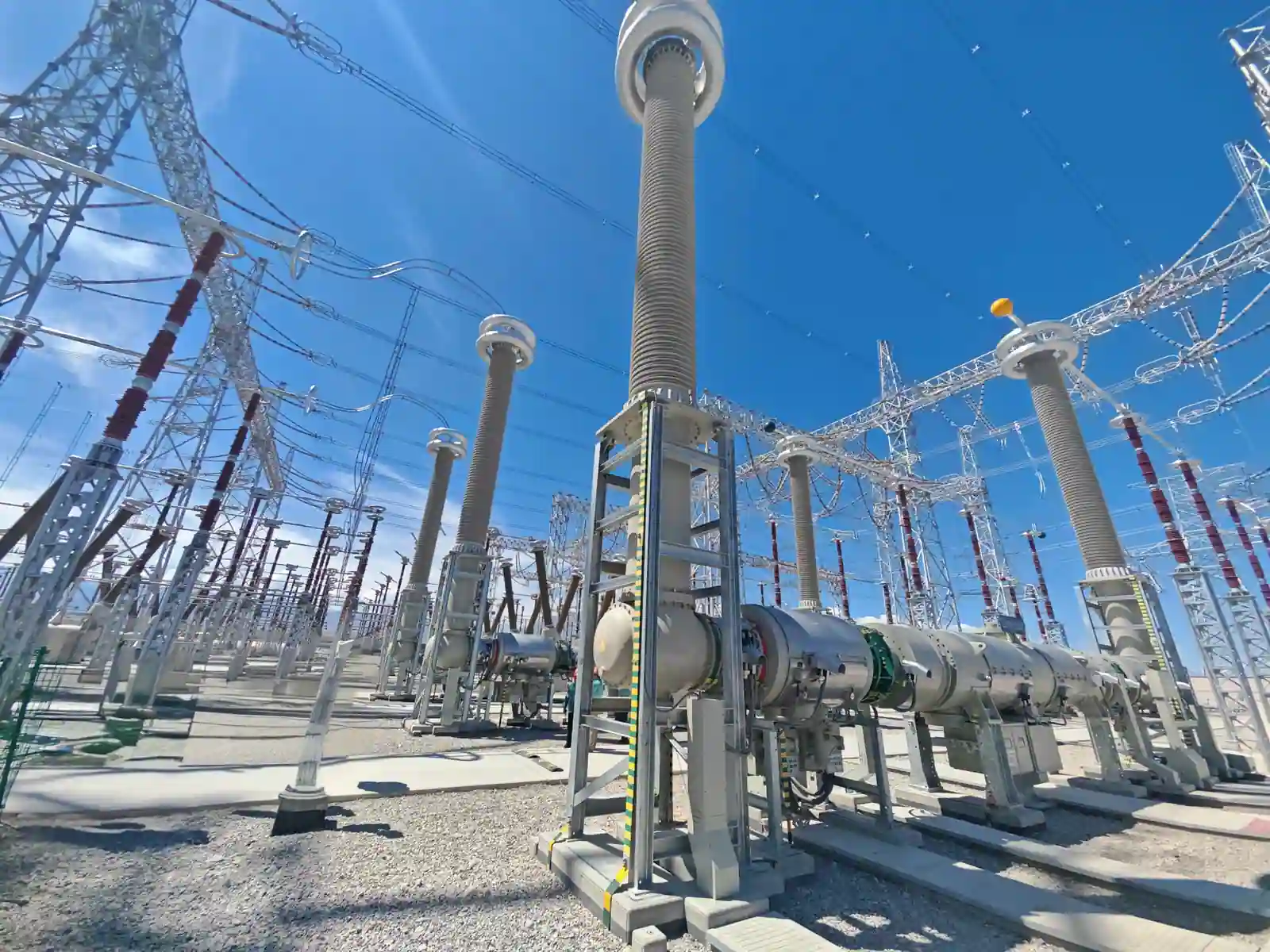

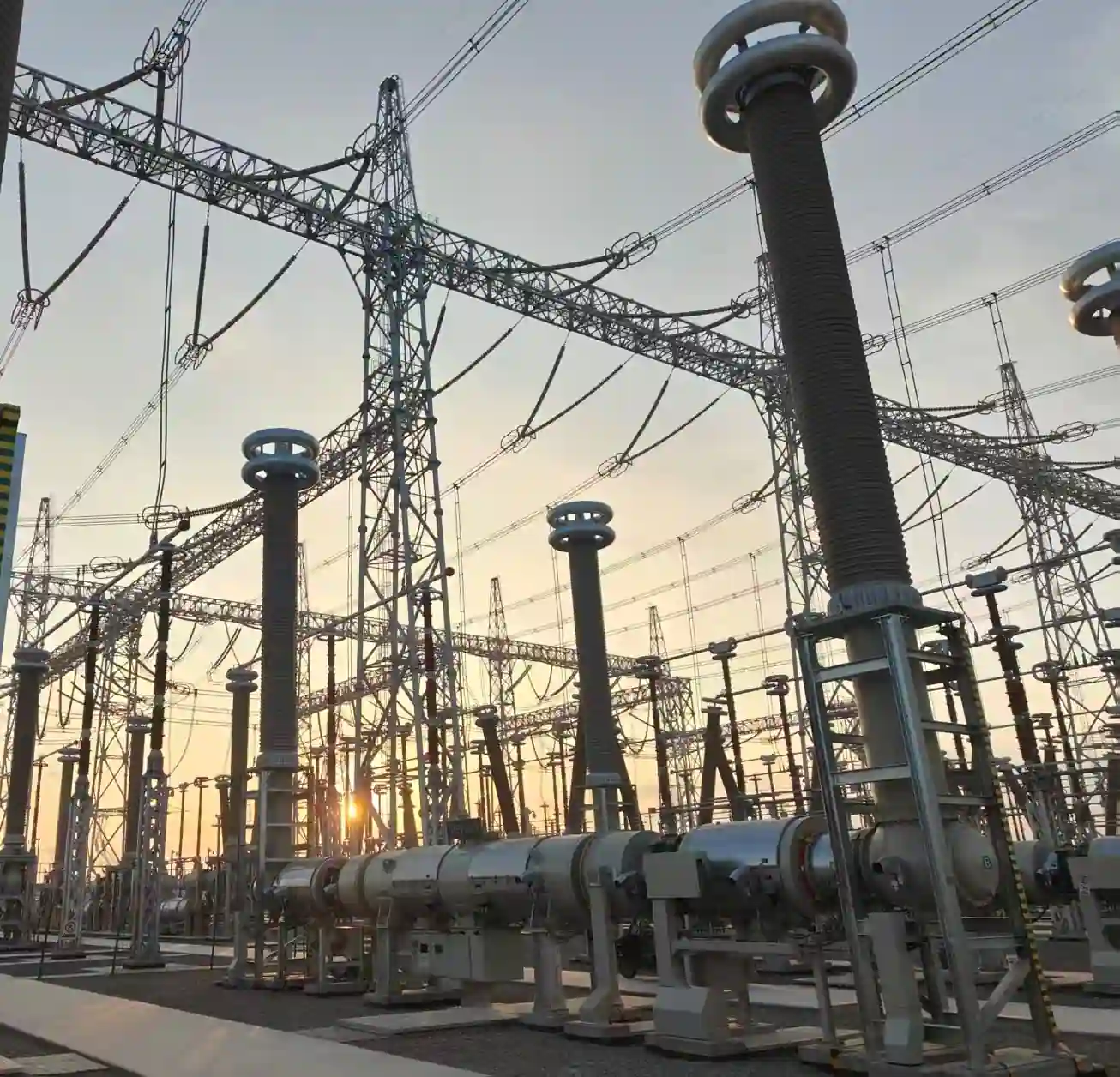

Aparamenta híbrida aislada en gas de 800 kV
La HGIS ZF28-800 es un conjunto completo de aparamenta trifásica de CA de alta tensión para 750 kV. Todo el equipo tiene una estructura modular de aleación de aluminio totalmente encapsulada que puede combinarse con flexibilidad en distintos esquemas de conexión principal según las necesidades del usuario. Ofrece una gran intercambiabilidad y es fácil de ampliar.
-
Máximo rendimiento Pensada para el operador Probada en condiciones exigentes
Aspectos destacados del producto
Máximo rendimiento
Ha superado ensayos con parámetros de aislamiento superiores a los exigidos por las normas. La ausencia de aisladores horizontales bajo las partes móviles reduce el riesgo de fallos de aislamiento como la acumulación de partículas metálicas. La cámara de extinción híbrida de autoenergía y aire comprimido requiere poca energía de accionamiento, reduce los impactos y mejora la fiabilidad dieléctrica y mecánica.
Pensada para el operador
Todos los mecanismos de accionamiento están situados en posición baja para facilitar la operación, el mantenimiento y la reparación en obra.
Probada en condiciones exigentes
Gracias a un diseño específico y a ensayos en condiciones extremas, funciona de forma estable y cumple los requisitos de entornos exteriores complejos con fuertes tormentas de arena y grandes diferencias de temperatura.
Especificaciones técnicas
Tensión asignada
800 kV
Intensidad asignada
hasta 6300 A
Tensión soportada asignada de corta duración a frecuencia industrial (1 min, valor eficaz): entre fases y fase-tierra
960 kV
Tensión soportada asignada de corta duración a frecuencia industrial (1 min, valor eficaz): a través de la distancia de seccionamiento
960+462 kV
Tensión soportada asignada a impulso tipo rayo (valor de cresta): entre fases y fase-tierra
2100 kV
Tensión soportada asignada a impulso tipo rayo (valor de cresta): a través de la distancia de seccionamiento
2100+650 kV
Intensidad admisible asignada de corta duración
hasta 63 kA
Duración asignada del cortocircuito
3 s
Valor de cresta de la intensidad admisible asignada
hasta 171 kA
