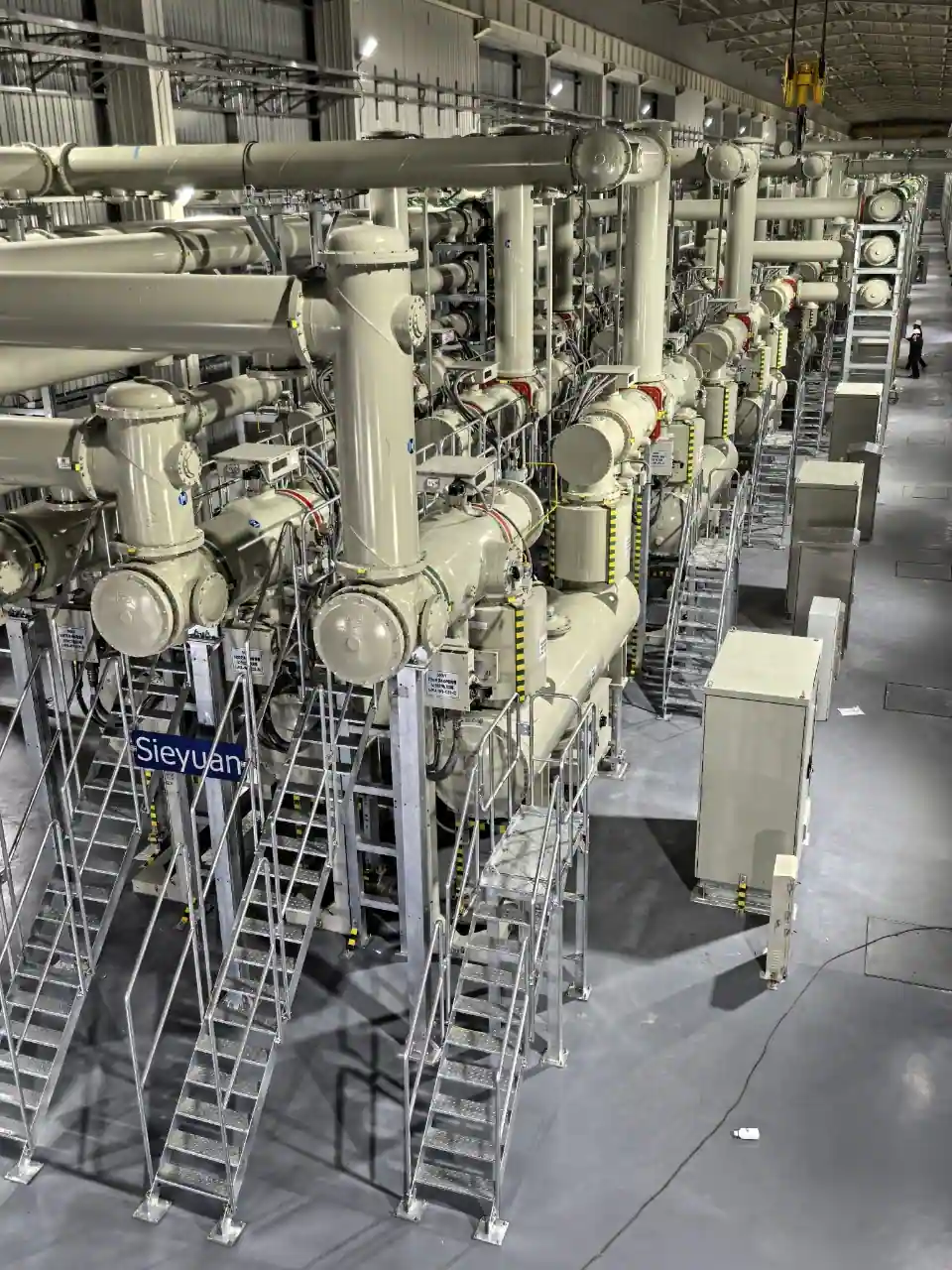

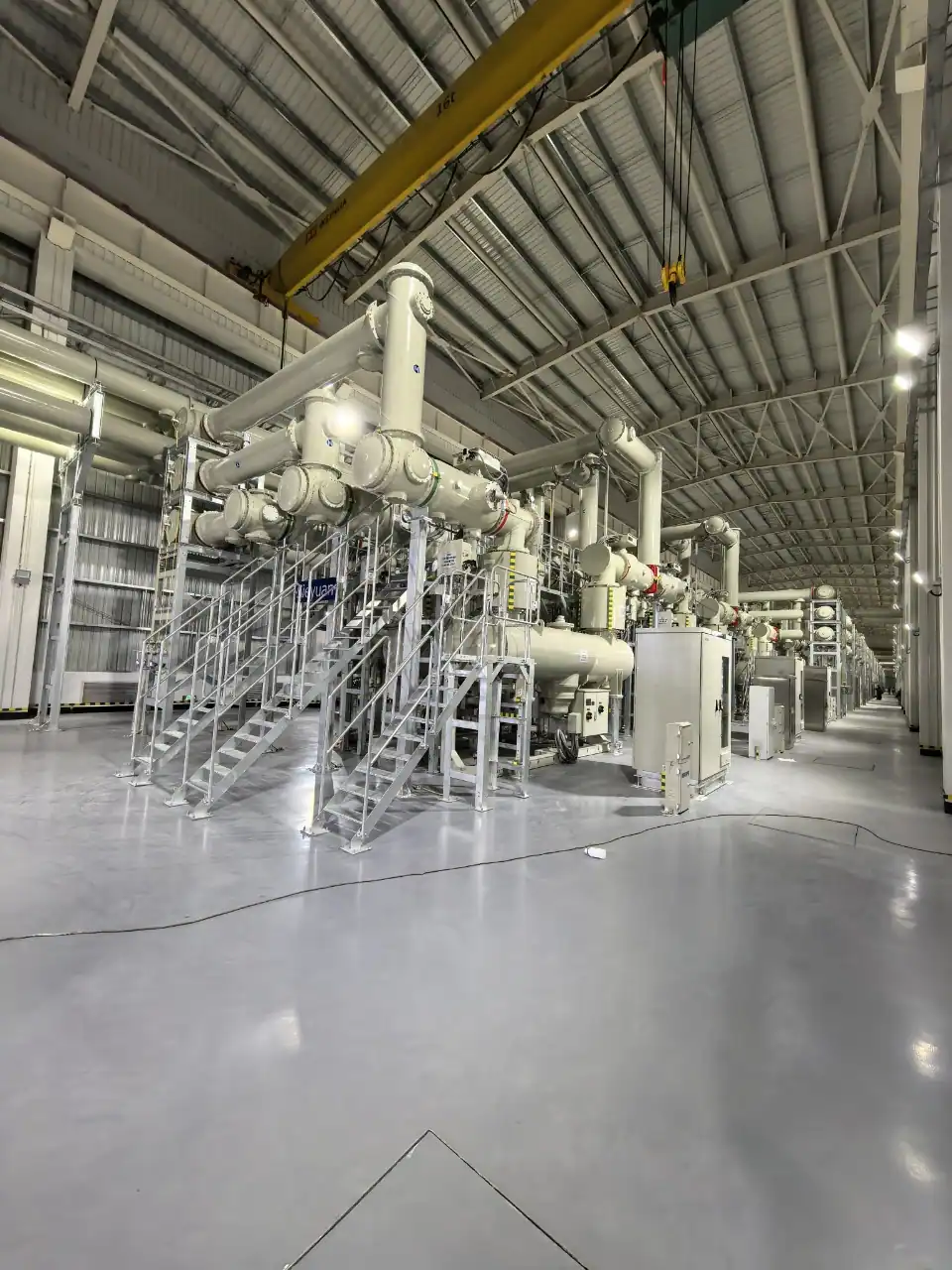

Aparamenta híbrida aislada en gas de 550 kV
La HGIS ZF28-550 es un conjunto completo de aparamenta trifásica de CA de alta tensión para 500 kV. Todo el equipo tiene una estructura modular de aleación de aluminio totalmente encapsulada que puede combinarse con flexibilidad en distintos esquemas de conexión principal según las necesidades del usuario. Ofrece una gran intercambiabilidad y es fácil de ampliar.
-
Máximo rendimiento Fiabilidad a largo plazo Diseñada para adaptarse
Aspectos destacados del producto
Máximo rendimiento
El interruptor automático utiliza tecnología de doble corte con autoextinción del arco. El mecanismo de accionamiento está en posición baja para facilitar la inspección y el mantenimiento. El campo eléctrico optimizado suprime eficazmente las sobretensiones transitorias muy rápidas y protege equipos primarios valiosos de la subestación, como los transformadores principales.
Fiabilidad a largo plazo
Gama completa de módulos funcionales estandarizados, combinación flexible, gran intercambiabilidad y fácil ampliación posterior. El producto puede transportarse por fases completas, con acoplamiento normalizado en obra y un montaje fácil y fiable.
Diseñada para adaptarse
Su estructura totalmente metálica y encapsulada aísla por completo los componentes internos del entorno exterior, por lo que cumple requisitos ambientales muy diversos. El equipo funciona con poco ruido y una radiación electromagnética mínima.
Especificaciones técnicas
Tensión asignada
550 kV
Intensidad asignada
hasta 6300 A
Tensión soportada asignada de corta duración a frecuencia industrial (1 min, valor eficaz): entre fases y fase-tierra
740 kV
Tensión soportada asignada de corta duración a frecuencia industrial (1 min, valor eficaz): a través de la distancia de seccionamiento
740+318 kV
Tensión soportada asignada a impulso tipo rayo (valor de cresta): entre fases y fase-tierra
1675 kV
Tensión soportada asignada a impulso tipo rayo (valor de cresta): a través de la distancia de seccionamiento
1675+450 kV
Intensidad admisible asignada de corta duración
hasta 63 kA
Duración asignada del cortocircuito
3 s
Valor de cresta de la intensidad admisible asignada
hasta 171 kA
