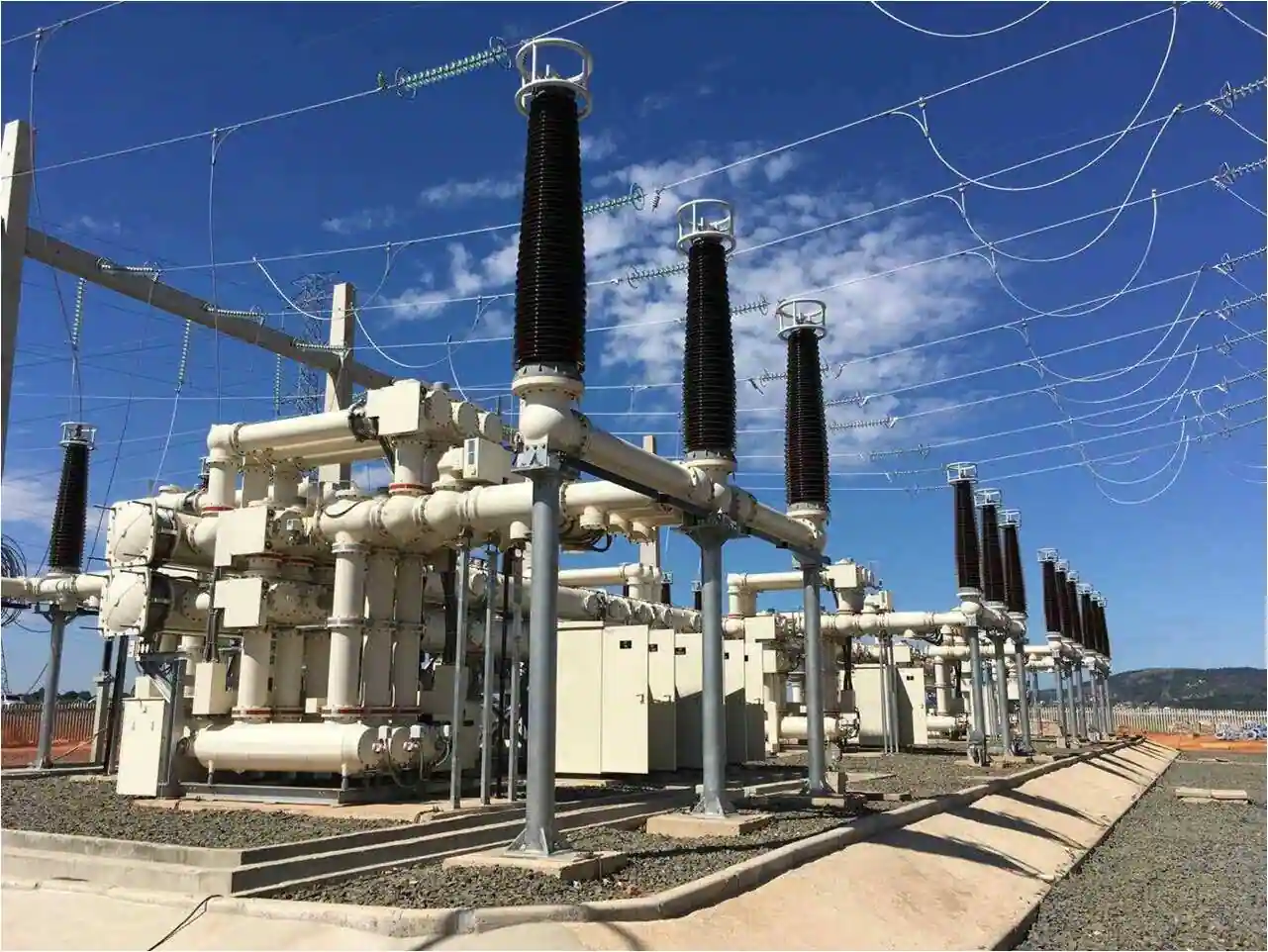

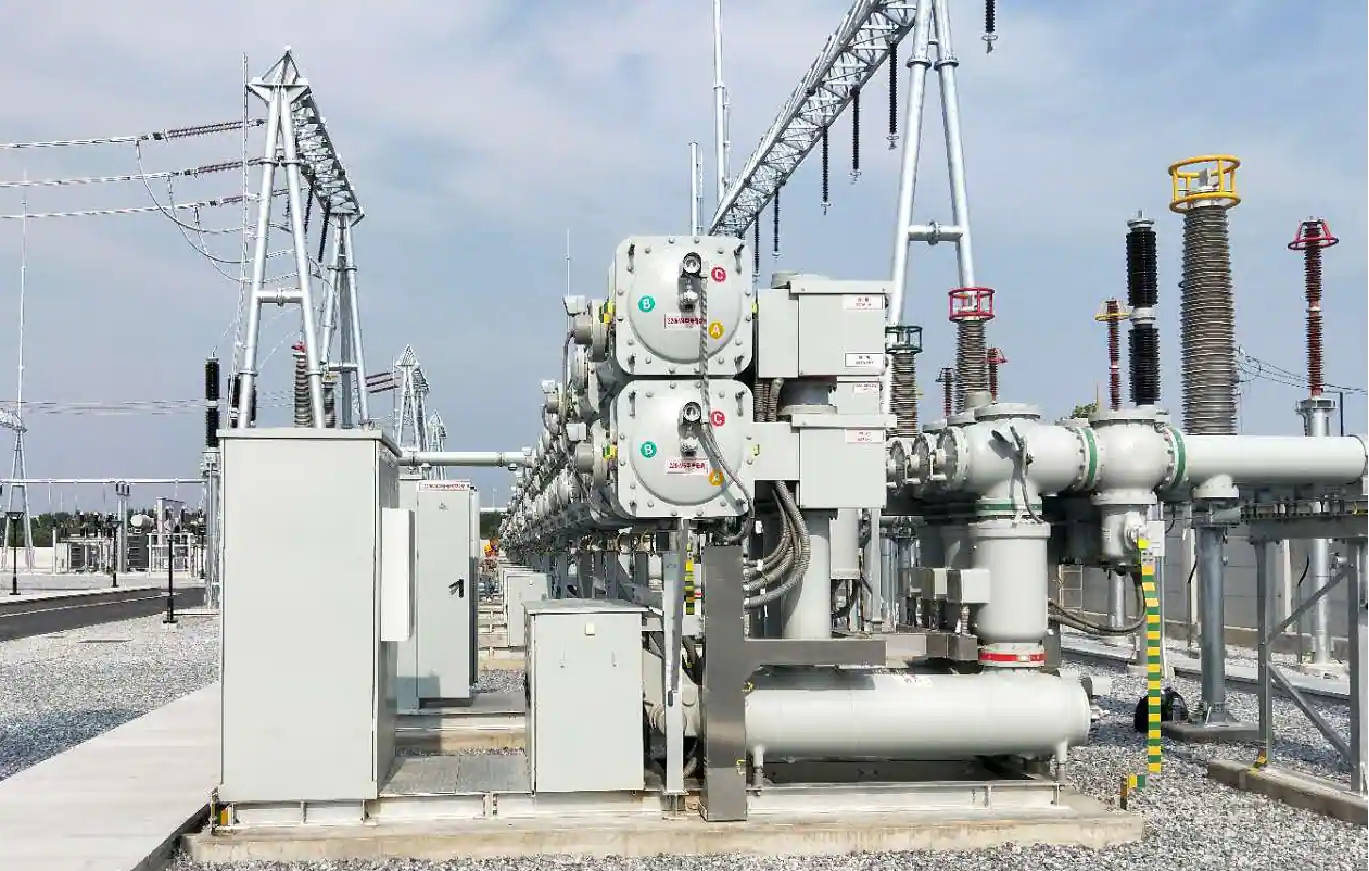

Aparamenta híbrida aislada en gas de 252 kV
La HGIS ZF28-252 es un conjunto completo de aparamenta trifásica de CA de alta tensión para 220 kV. Todo el equipo tiene una estructura modular de aleación de aluminio totalmente encapsulada que puede combinarse con flexibilidad en distintos esquemas de conexión principal según las necesidades del usuario. Ofrece una gran intercambiabilidad y es fácil de ampliar.
-
Disposición flexible Fiabilidad a largo plazo Seguridad en todo el diseño
Aspectos destacados del producto
Disposición flexible
Las barras principales y el módulo de seccionador pueden ser trifásicos en envolvente común o unipolares, lo que da flexibilidad a la disposición. Diseño modular, bridas de conexión de tamaño estándar, gran intercambiabilidad y fácil ampliación para optimizar la disposición de la subestación.
Fiabilidad a largo plazo
Con una estructura de doble junta, la tasa anual de fugas de gas es inferior al 0,1 %. Excelente aislamiento, con descargas parciales inferiores a 3 pC en toda la posición. Cada posición se transporta completa e integrada; el montaje en obra es cómodo y fiable.
Seguridad en todo el diseño
El interruptor automático horizontal cuenta con un mecanismo de accionamiento totalmente por resortes, con un centro de gravedad bajo y poco impacto, y permite el accionamiento tripolar mecánico o eléctrico.
Especificaciones técnicas
Tensión asignada
252 kV
Intensidad asignada
hasta 5000 A
Tensión soportada asignada de corta duración a frecuencia industrial (1 min, valor eficaz): entre fases y fase-tierra
460 kV
Tensión soportada asignada de corta duración a frecuencia industrial (1 min, valor eficaz): a través de la distancia de seccionamiento
460+154 kV
Tensión soportada asignada a impulso tipo rayo (valor de cresta): entre fases y fase-tierra
1050 kV
Tensión soportada asignada a impulso tipo rayo (valor de cresta): a través de la distancia de seccionamiento
1050+206 kV
Intensidad admisible asignada de corta duración
hasta 63 kA
Duración asignada del cortocircuito
3 s
Valor de cresta de la intensidad admisible asignada
hasta 171 kA
