Líneas aisladas en gas de 252/550 kV

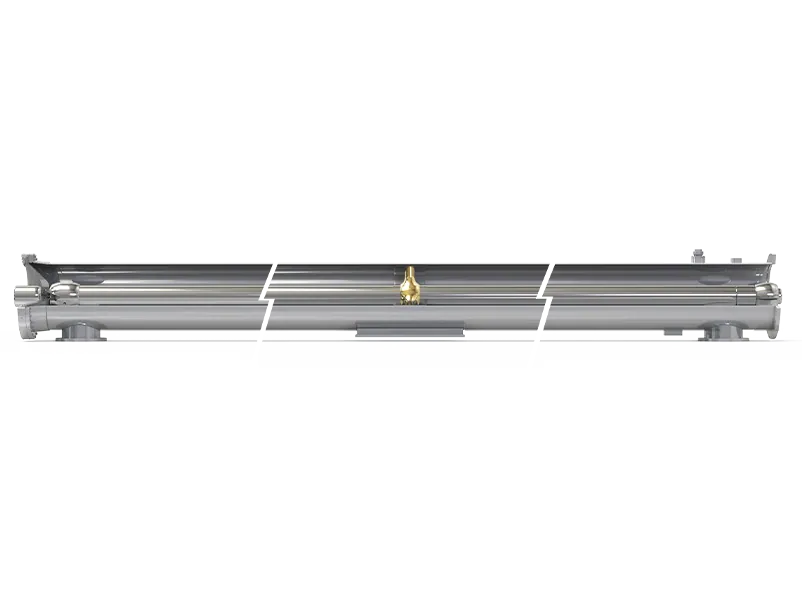

La GIL GXL 28-252/550 es una línea de transporte de alta tensión, gran capacidad, segura y fiable. Frente a los cables y las líneas aéreas, es un método de transporte más seguro, eficiente, verde e inteligente.
-
Máximo rendimiento Gran aprovechamiento del espacio Menor impacto ambiental
Aspectos destacados del producto
Máximo rendimiento
Su capacidad de transporte de corriente es muy elevada: el conductor es una estructura tubular de aleación de aluminio de gran sección, con una capacidad por circuito de hasta 5000 A; baja reactancia y baja caída de tensión, disposición coaxial del conductor y la envolvente, baja impedancia y pocas pérdidas en el transporte a larga distancia; sin necesidad de sobredimensionar la capacidad y sin problemas de envejecimiento térmico como en los cables.
Gran aprovechamiento del espacio

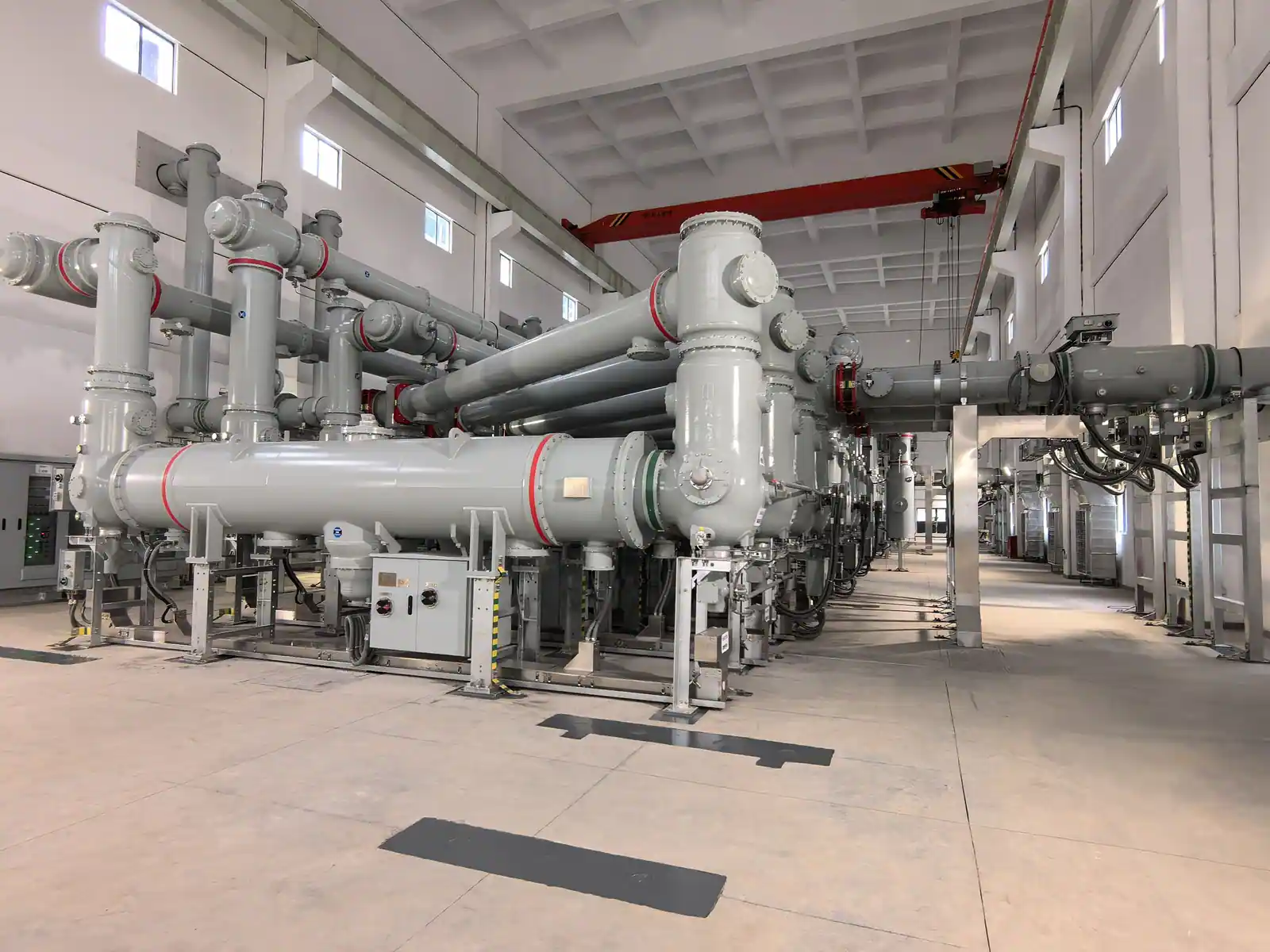

Ocupa poco terreno en superficie y puede tenderse en túneles, galerías, puentes y enterrada. La envolvente metálica está totalmente puesta a tierra, sin riesgo de alta tensión en el exterior, y no requiere pasillo de aislamiento de seguridad. Su estructura tubular compacta permite disponer varias capas en paralelo y con alta densidad dentro de los túneles.
Menor impacto ambiental
Estructura de apantallamiento coaxial, sin riesgo de interferencias electromagnéticas sobre otros equipos; sin ruido ni interferencias en las comunicaciones o radares a lo largo del recorrido; gran adaptabilidad al clima y al terreno; sin materiales aislantes combustibles en su interior, lo que reduce notablemente la carga de fuego de los túneles y galerías.
Especificaciones técnicas
Tensión asignada
252 kV/550 kV
Intensidad asignada
hasta 4000 A/hasta 5000 A
Tensión soportada asignada de corta duración a frecuencia industrial (1 min, valor eficaz)
460 kV/740 kV
Tensión soportada asignada a impulso tipo rayo (cresta)
1050 kV/1675 kV
Intensidad admisible asignada de corta duración
hasta 63 kA
Duración asignada del cortocircuito
3 s
Valor de cresta de la intensidad admisible asignada
hasta 171 kA
