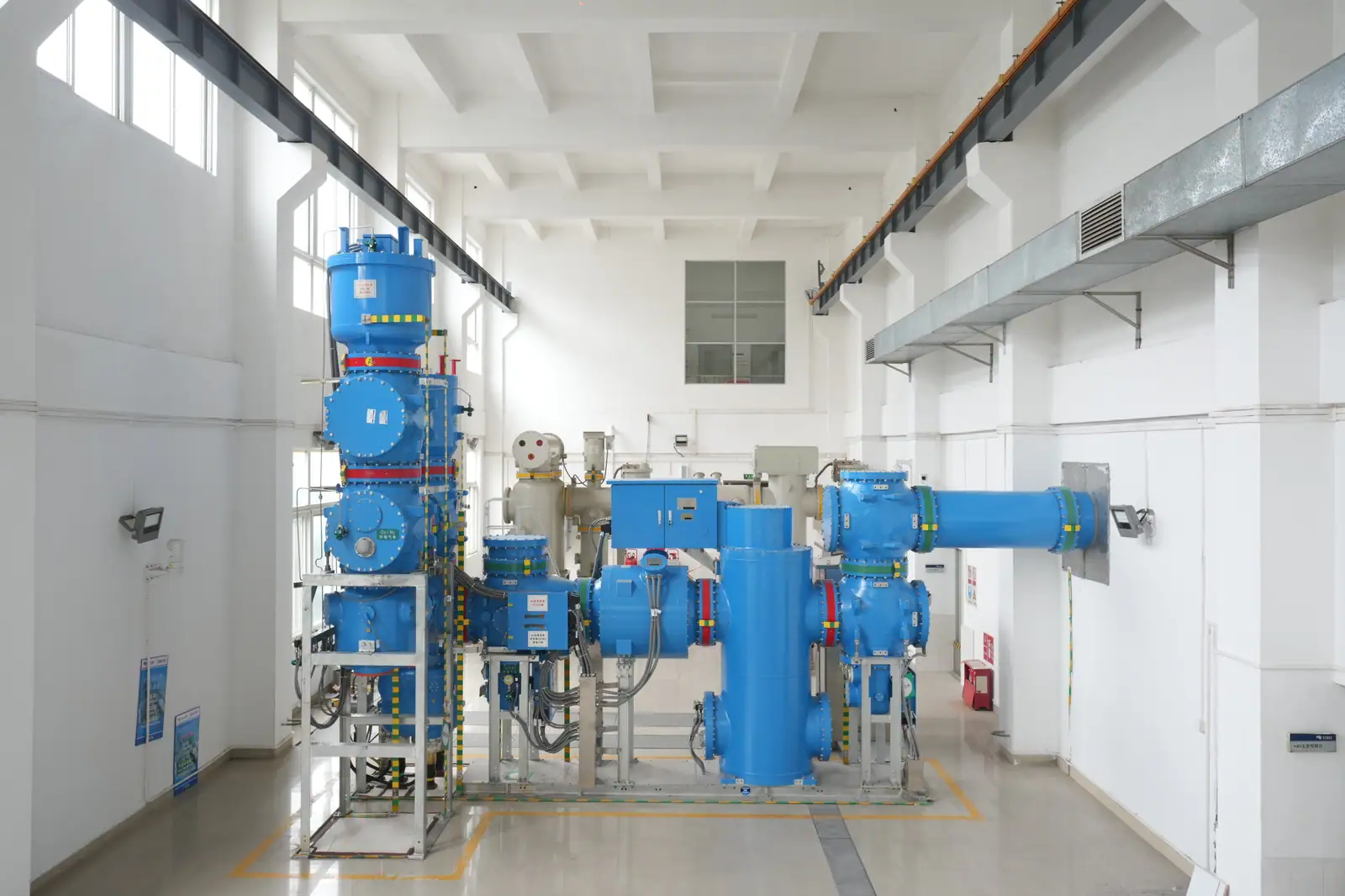

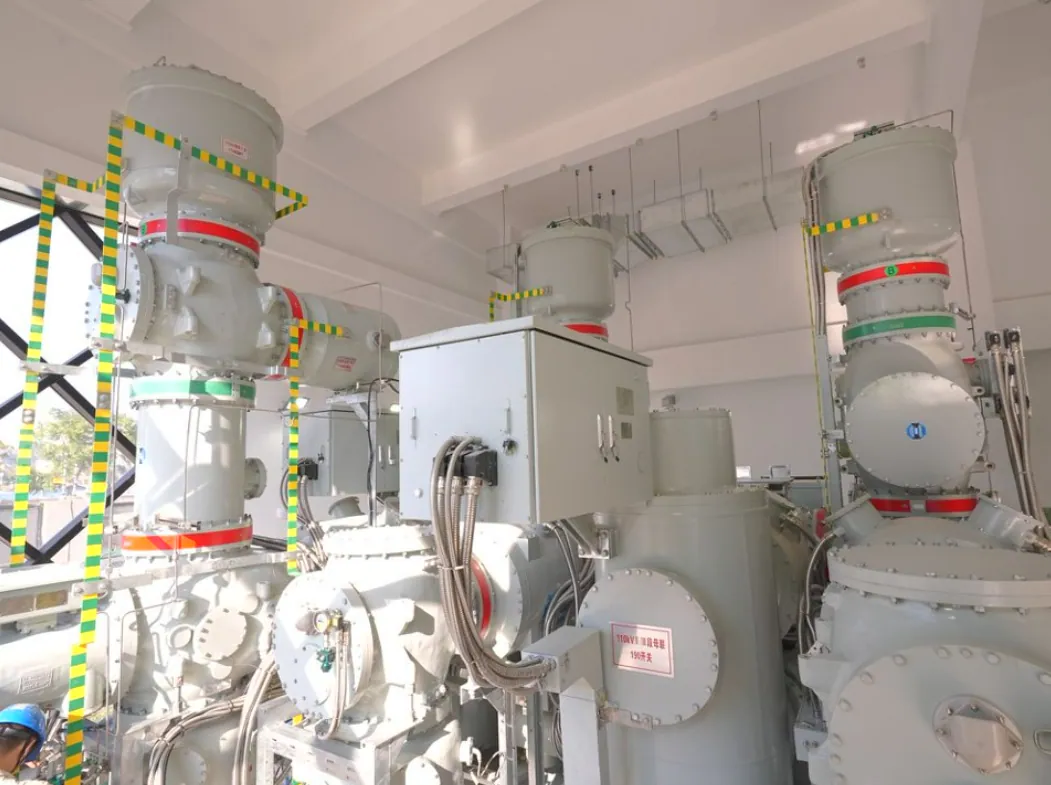

Aparamenta aislada en gas sin SF₆ de 145 kV
La GIS sin SF₆ ZF28A-145(Z) es un conjunto completo de aparamenta trifásica de CA de alta tensión para 110 kV. Utiliza un gas aislante distinto del SF₆, en línea con los objetivos de neutralidad de carbono.
-
Menor impacto ambiental Fiabilidad a largo plazo Máximo rendimiento
Aspectos destacados del producto
Menor impacto ambiental
Utiliza gases respetuosos con el medio ambiente como medio aislante, sin SF6 ni gases de efecto invernadero y con un GWP bajo, en línea con los objetivos de neutralidad de carbono.
Fiabilidad a largo plazo
Su comportamiento eléctrico, de aislamiento y de operación no es inferior al de una GIS convencional de SF₆. Funciona de forma fiable en una amplia gama de condiciones adversas, conciliando la sostenibilidad ambiental con la fiabilidad del suministro.
Máximo rendimiento
El interruptor automático cuenta con un mecanismo de accionamiento totalmente por resortes, una vida eléctrica de ≥ 30 maniobras y un excelente poder de corte.
Especificaciones técnicas
Tensión asignada
145 kV
Intensidad asignada
hasta 3150 A
Tensión soportada asignada de corta duración a frecuencia industrial (1 min, valor eficaz): entre fases y fase-tierra
275 kV
Tensión soportada asignada de corta duración a frecuencia industrial (1 min, valor eficaz): a través de la distancia de seccionamiento
275+92 kV
Tensión soportada asignada a impulso tipo rayo (valor de cresta): entre fases y fase-tierra
650 kV
Tensión soportada asignada a impulso tipo rayo (valor de cresta): a través de la distancia de seccionamiento
650+118 kV
Intensidad admisible asignada de corta duración
hasta 40 kA
Duración asignada del cortocircuito
4 s
Valor de cresta de la intensidad admisible asignada
hasta 104 kA
