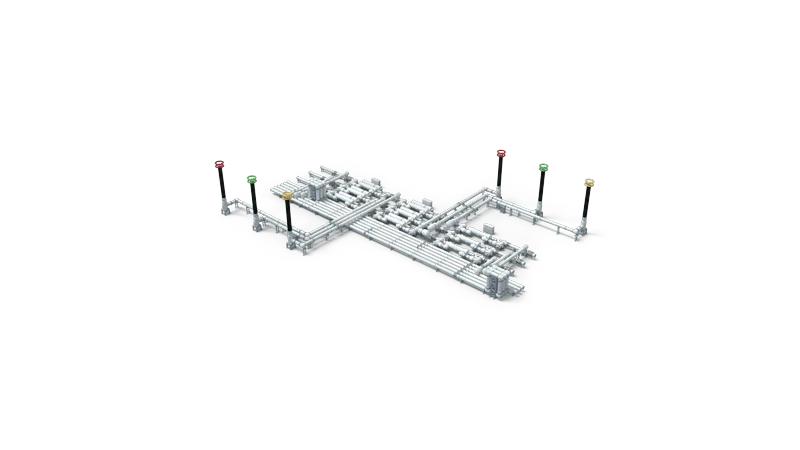

Aparamenta aislada en gas de 1100 kV
La GIS ZF28-1100 es un conjunto completo de aparamenta trifásica de CA de alta tensión para 1000 kV. Todo el equipo tiene una estructura modular de aleación de aluminio totalmente encapsulada que puede combinarse con flexibilidad en distintos esquemas de conexión principal según las necesidades del usuario. Ofrece una gran intercambiabilidad y es fácil de ampliar.
-
Máximo rendimiento Diseño estructural duradero Operación intuitiva
Aspectos destacados del producto
Máximo rendimiento
Cumple los requisitos operativos básicos de los proyectos de transporte y transformación UHV de State Grid. Su aislamiento está reforzado y el producto ha superado ensayos con parámetros de aislamiento superiores a los exigidos por las normas. La envolvente se diseña, fabrica e inspecciona conforme a las normas ASME, lo que mejora la seguridad del equipo.
Diseño estructural duradero
No tiene aisladores horizontales tipo cuenco y el equipo está diseñado para impedir la entrada de cuerpos extraños. Dispone de registros en las superficies de acoplamiento, trampas de partículas en los compartimentos de gas del interruptor automático, el seccionador y el seccionador de puesta a tierra, y compartimentos de gas de transición dispuestos de forma racional para cumplir los requisitos de fiabilidad de la ingeniería de ultra alta tensión.
Operación intuitiva
Todos los mecanismos de accionamiento están situados en posición baja para facilitar la operación, el mantenimiento y la reparación en obra. El producto es fácil de ampliar, con un impacto reducido durante la ampliación y una buena continuidad.
Especificaciones técnicas
Tensión asignada
1100kV
Intensidad asignada (posición de línea)
6300A
Intensidad asignada (barras principales)
hasta 10000A
Tensión soportada asignada de corta duración a frecuencia industrial (1 min, valor eficaz): entre fases y fase-tierra
1100kV
Tensión soportada asignada de corta duración a frecuencia industrial (1 min, valor eficaz): a través de la distancia de seccionamiento
1100+635kV
Tensión soportada asignada a impulso tipo rayo (valor de cresta): entre fases y fase-tierra
2400kV
Tensión soportada asignada a impulso tipo rayo (valor de cresta): a través de la distancia de seccionamiento
2400+900kV
Intensidad admisible asignada de corta duración
63 kA
Duración asignada del cortocircuito
3 s
Valor de cresta de la intensidad admisible asignada
hasta 171 kA
