Batería de condensadores compacta en contenedor de 35 kV para un parque solar en el Reino Unido

El parque solar se encuentra al final de un tramo de red relativamente débil, donde las fluctuaciones de tensión en el punto de conexión de 132 kV pueden afectar a la calidad de suministro. Se necesitaba una batería de condensadores de gran capacidad para la compensación de potencia reactiva y la mitigación de armónicos, garantizando el cumplimiento de los requisitos de conexión de National Grid en el Reino Unido.

• Estrictas limitaciones de uso del suelo y ambientales — Situado en una zona de colinas y montañas, el emplazamiento ofrecía poco espacio para nuevas infraestructuras eléctricas. Además, el proyecto imponía estrictas restricciones a las excavaciones. Una batería de condensadores convencional a la intemperie y en bastidor habría requerido más superficie y más obra civil, lo que dificultaba cumplir los requisitos urbanísticos.
• Gran complejidad y coste de la construcción en obra — Las instalaciones convencionales de baterías de condensadores requieren numerosas actividades en obra, como el montaje de estructuras metálicas, soldaduras, instalación de equipos y cableado secundario. Junto con los elevados costes de mano de obra del Reino Unido y los posibles riesgos de interfaz entre las distintas actividades, este enfoque no se ajustaba a los requisitos del proyecto.

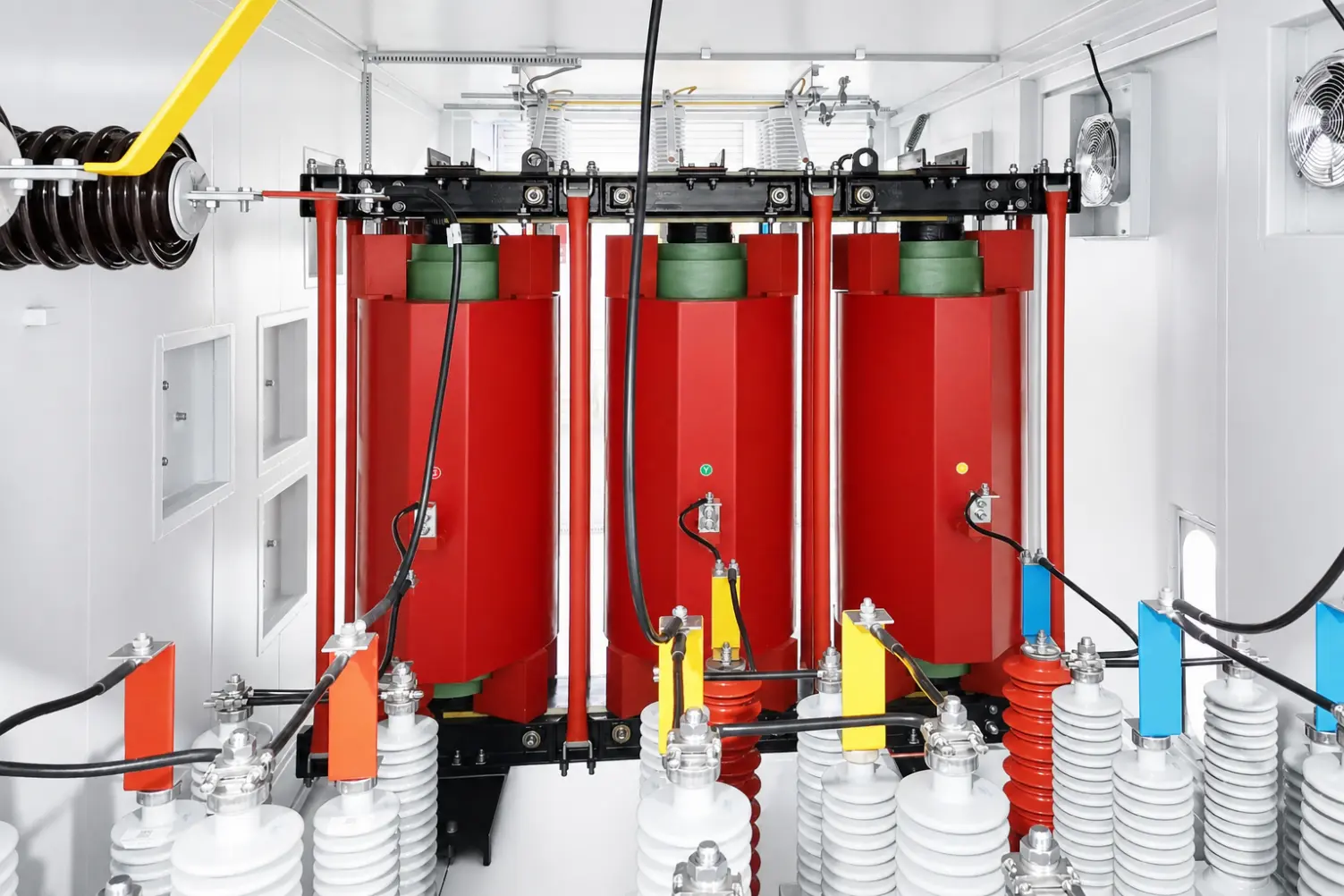

• Diseño compacto e integrado — Los equipos del circuito principal (condensadores, reactancias y seccionadores) se dispusieron en una distribución tridimensional totalmente integrada en un contenedor estándar, lo que redujo considerablemente la superficie de instalación necesaria.
• Solución montada en fábrica para un despliegue rápido — Todas las conexiones internas de barras y el cableado de control secundario se completaron y se sometieron a ensayos de tensión soportada antes de la entrega. En obra, el montaje se limitó a las conexiones de los cables primarios y la puesta en servicio, lo que redujo la carga de trabajo y acortó el calendario del proyecto.

• Menor superficie de instalación — Frente a las soluciones convencionales de baterías de condensadores en bastidor, el diseño en contenedor redujo sustancialmente la necesidad de terreno, lo que ofrece una solución eficaz para instalaciones en zonas montañosas con poco espacio.
• Montaje en obra simplificado y plazo de construcción más corto — La solución en contenedor montada en fábrica redujo la obra civil y las actividades de montaje in situ, minimizando la complejidad de la construcción y los costes de ejecución en el contexto británico.
