LW58 Interruptor al aire libre HV AC SF6

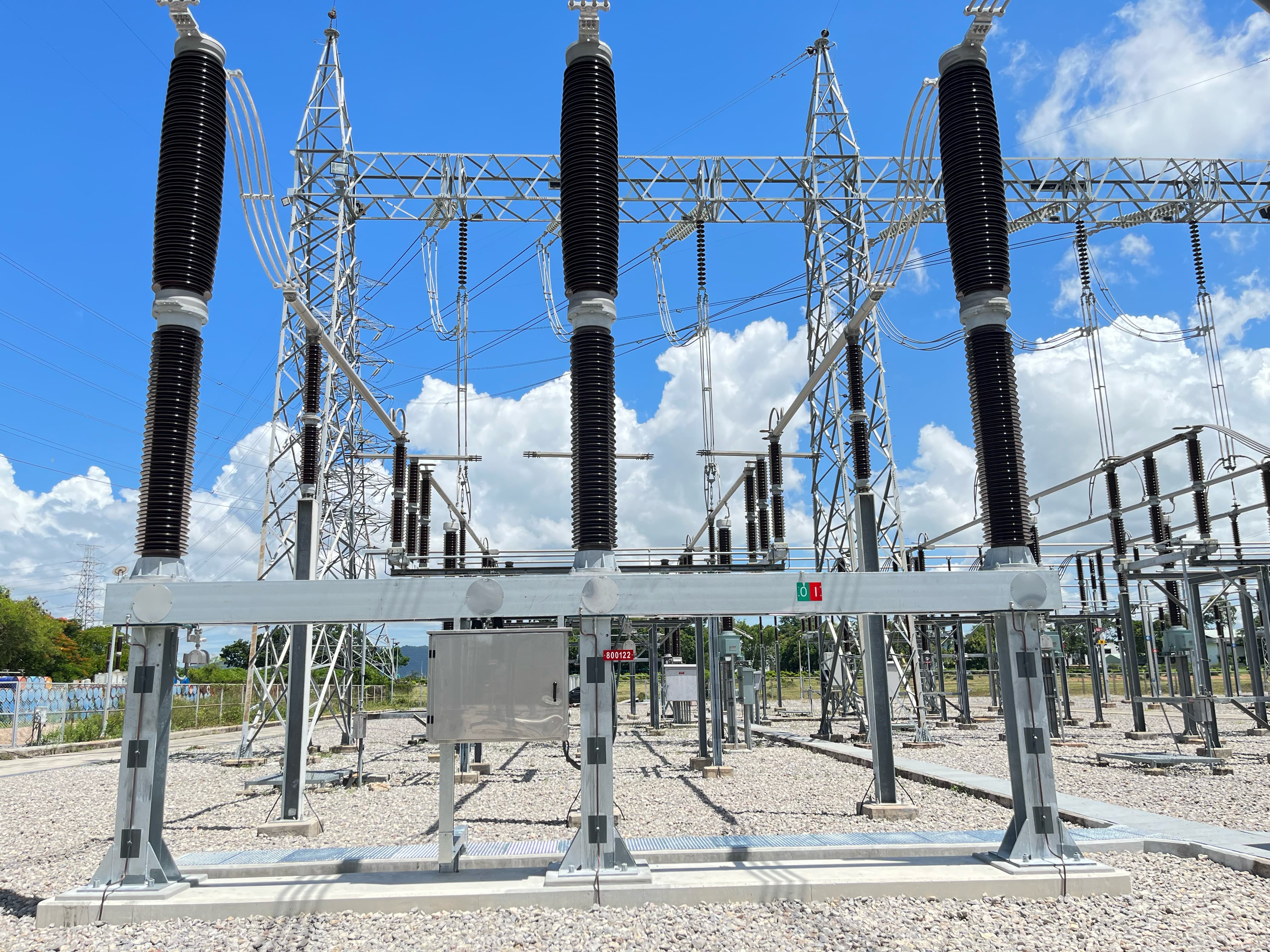

LW58 SF AC de alta tensión al aire libre ₆ El interruptor cuenta con una fuerte adaptabilidad ambiental, alta fiabilidad y operación sin mantenimiento. Voltaje nominal 252kV. Proporciona soluciones de operación de triplicación y discrepancia de polos de tres polos. Adecuado para aplicaciones de transmisión y distribución de energía de alto voltaje como subestaciones.
Rendimiento de interrupción superior
Rendimiento mecánico fiable
Excelente protección de sellado
Excepcional adaptabilidad ambiental
Características
-
01
Rendimiento de interrupción superior
Emplea auto-energía de doble movimiento y tecnología de extinción de arco por compresión asistida. Ofrece una robusta capacidad de interrupción en toda la serie (hasta 63 kA), adecuada para diversas condiciones de funcionamiento complejas.
-
02
Rendimiento mecánico fiable
Utiliza un nuevo mecanismo de funcionamiento de muelle base de aluminio fundido a presión integrado. El diseño estructural compacto garantiza un rendimiento de salida estable, una alta fiabilidad y un funcionamiento sin mantenimiento. La vida mecánica cumple con los requisitos de la clase M2.
-
03
Excelente protección de sellado
Adopta la estructura de sellado del diafragma. SF₆ tasa de fuga de gas ≤0.05% por año.
-
04
Excepcional adaptabilidad ambiental

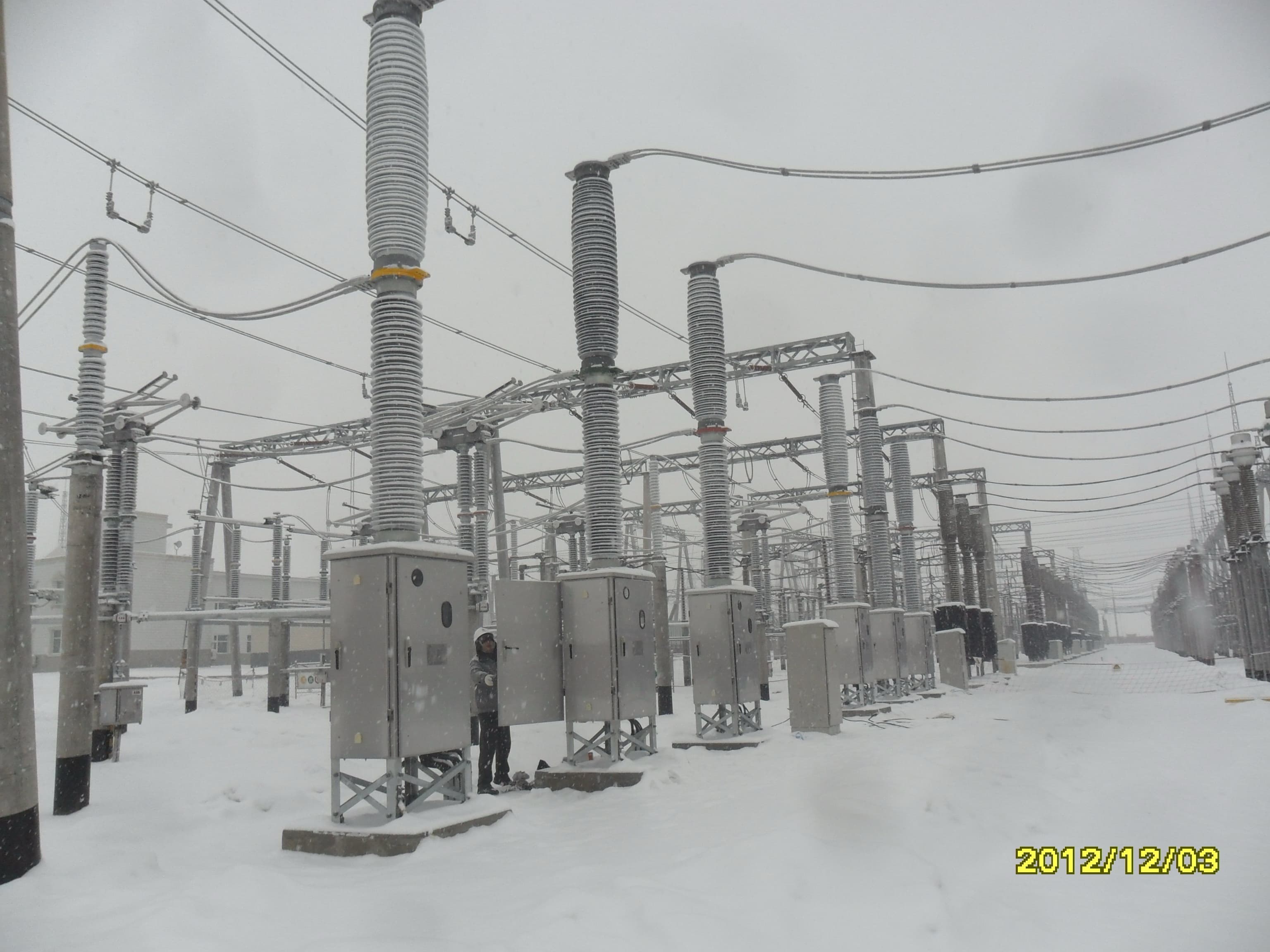

Proporciona soluciones de aplicación a baja temperatura con SF puro ₆ gas o SF ₆ mezclas de gases. Capaz de soportar -50 ℃ frío extremo, alta altitud, condiciones sísmicas altas (1.0g) y otros entornos duros.
Especificaciones técnicas
Descargar
-
Voltaje nominal (kV)
252
-
Frecuencia nominal (Hz)
50/60
-
Factor de primer polo a claro
1.3/1.5
-
Corriente normal nominal (A)
Hasta 5000
-
Corriente nominal de corte de cortocircuito (A)
Hasta 63
-
Corriente de cortocircuito nominal (pico) (kA)
Hasta 158
-
Corriente nominal de resistencia a corto plazo (kA)
Hasta 63
-
Corriente de resistencia de pico nominal (kA)
Hasta 158
-
Duración (s) de corriente de resistencia nominal a corto plazo
3
-
Secuencia de operación nominal
O-0.3s-CO-3min-CO
-
Edurancia mecánica (veces)
10000
