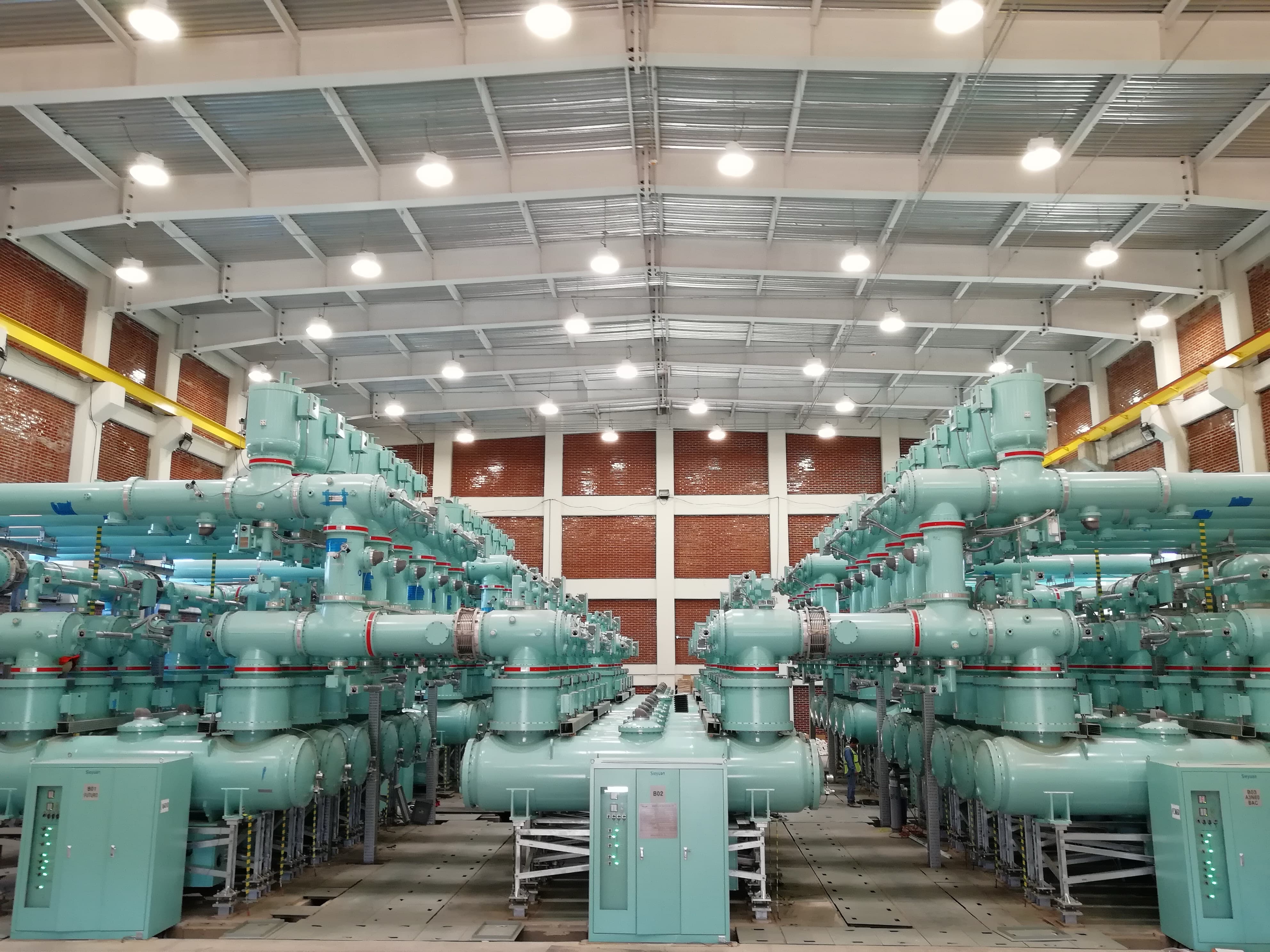

363/420kV Aparato de interrupción aislado por gas
ZF28-420 Gas Insulated Switchgear es un equipo eléctrico de alta tensión de CA trifásico, que está diseñado para controlar, medir, proteger y conmutar líneas de transmisión de energía, y se puede combinar en la disposición de cableado principal requerida de acuerdo con los requisitos del usuario.
Estructura compacta
Alta fiabilidad
Excelente rendimiento
Alta modularidad
IEC
Características
-
01
Estructura compacta
La barra principal es trifásica en un recinto común, lo que permite una disposición de ingeniería conveniente, lo que permite el transporte integrado trifásico de toda la bahía y facilita una instalación fácil y fiable en el sitio.
-
02
Alta fiabilidad
Adopta una estructura de sellado de doble canal, asegurando una tasa anual de fugas de gas de menos del 0,1%. Con un excelente rendimiento de aislamiento, exhibe una descarga parcial de toda la bahía de menos de 3 pC. Su interruptor está dispuesto horizontalmente, con una capacidad de conmutación de 63kA, y está equipado con un mecanismo de accionamiento de muelle.
-
03
Excelente rendimiento
Desarrollado sobre la base de la serie 420, este producto se caracteriza por un mayor margen de aislamiento
-
04
Alta modularidad
El producto cuenta con un diseño altamente modular. Las bridas de conexión son de dimensiones estandarizadas, lo que permite una configuración flexible según los requisitos, y los módulos son altamente intercambiables, facilitando la expansión y la optimización del diseño de la subestación.
Especificaciones técnicas
Descargar
-
Voltaje nominal
363/420 kV
-
Frecuencia nominal
hasta 5000 A
-
Voltaje de resistencia a la frecuencia de potencia nominal de corta duración (1 min, valor efectivo) Fase a fase, fase a tierra
520 kV
-
Voltaje de resistencia a la frecuencia de potencia nominal de corta duración (1 min, valor efectivo) A través de la distancia de aislamiento
520+210 kV
-
Impulso de rayo nominal soportar la tensión (valor pico) fase a fase, fase a tierra
1175 kV
-
Voltaje nominal de resistencia del impulso del rayo (valor pico) a través de la distancia de aislamiento
1175+295 kV
-
Corriente de resistencia a corto plazo nominal
hasta 63 kA
-
Duración nominal del cortocircuito
3 s
-
El pico nominal soporta la corriente
hasta 171 kA
