252kV Gas aislado Aparato de interrupción

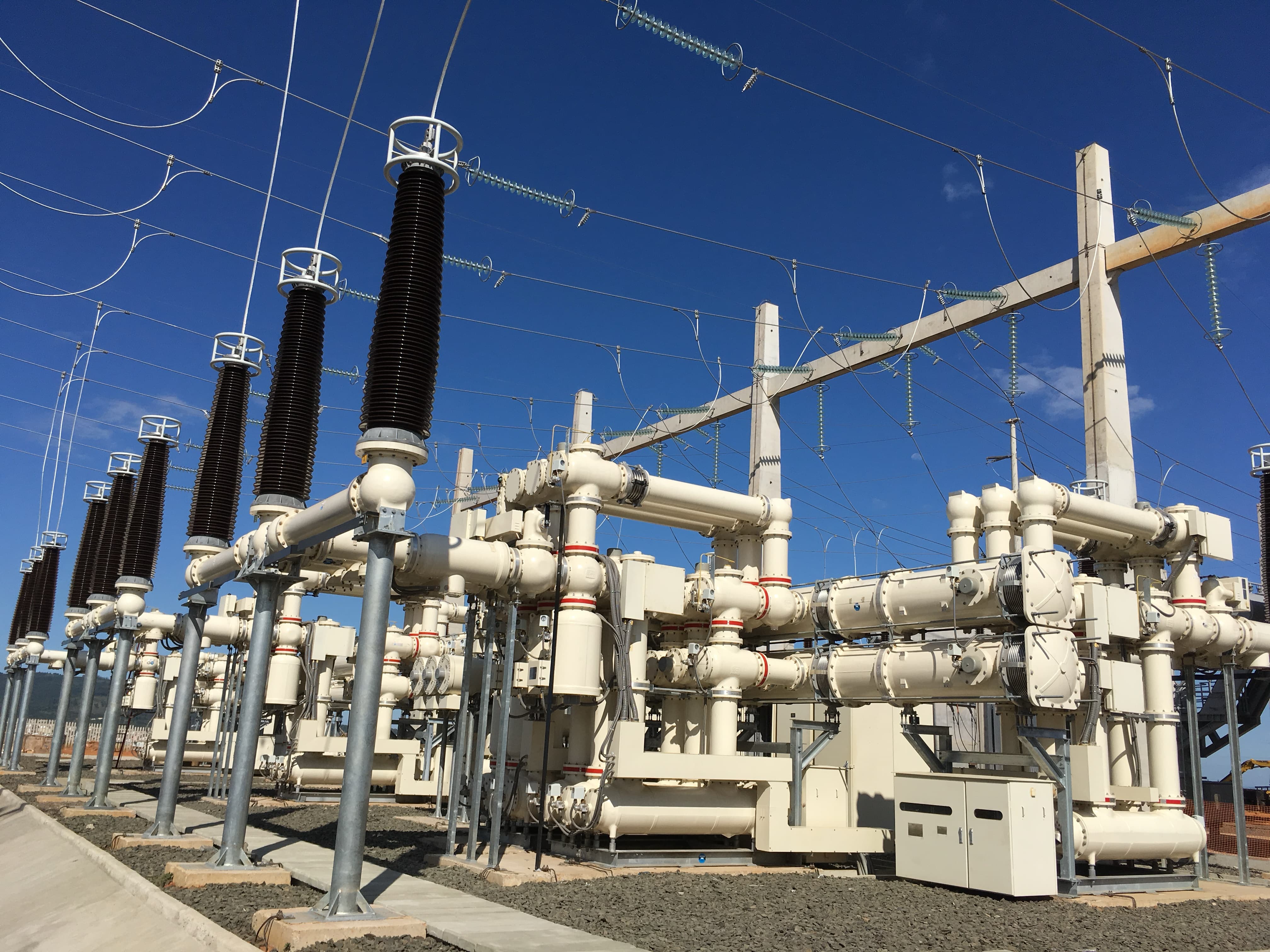

ZF28-252 Gas Insulated Switchgear es un equipo eléctrico de alta tensión de CA trifásico, que está diseñado para controlar, medir, proteger y conmutar líneas de transmisión de energía, y se puede combinar en la disposición de cableado principal requerida de acuerdo con los requisitos del usuario.
Estructura compacta
Alta fiabilidad
Alta seguridad
Alta modularidad
IEC
Características
-
01
Estructura compacta
La barra principal es trifásica en un recinto común, lo que permite una disposición de ingeniería conveniente, lo que permite el transporte integrado trifásico de toda la bahía y facilita una instalación fácil y fiable en el sitio.
-
02
Alta fiabilidad
Adopta una estructura de sellado de doble canal, asegurando una tasa anual de fugas de gas de menos del 0,1%. Con un excelente rendimiento de aislamiento, exhibe una descarga parcial de toda la bahía de menos de 3 pC. También cuenta con una estructura de interruptor de conexión a tierra de aislamiento de tres estaciones, que incluye un bloqueo mecánico entre los mecanismos de aislamiento y conexión a tierra para evitar eficazmente el mal funcionamiento.
-
03
Alta seguridad
El interruptor está dispuesto horizontalmente, con un bajo centro de gravedad y un pequeño impacto en el suelo durante la apertura y cierre del interruptor, y equipado con un mecanismo de operación totalmente de resorte, que puede realizar una unión mecánica trifásica.
-
04
Alta modularidad
El producto cuenta con un diseño altamente modular. Las bridas de conexión son de dimensiones estandarizadas, lo que permite una configuración flexible según los requisitos, y los módulos son altamente intercambiables, facilitando la expansión y la optimización del diseño de la subestación.
Especificaciones técnicas
Descargar
-
Voltaje nominal
252 kV
-
Frecuencia nominal
hasta 5000 A
-
Voltaje de resistencia a la frecuencia de potencia nominal de corta duración (1 min, valor efectivo) Fase a fase, fase a tierra
460 kV
-
Voltaje de resistencia a la frecuencia de potencia nominal de corta duración (1 min, valor efectivo) A través de la distancia de aislamiento
460+154 kV
-
Impulso de rayo nominal soportar la tensión (valor pico) fase a fase, fase a tierra
1050 kV
-
Voltaje nominal de resistencia del impulso del rayo (valor pico) a través de la distancia de aislamiento
1050+206 kV
-
Corriente de resistencia a corto plazo nominal
hasta 63 kA
-
Duración nominal del cortocircuito
3 s
-
El pico nominal soporta la corriente
hasta 171 kA
