Interruptor al aire libre HV AC SF6 LW58A

LW58A SF AC de alta tensión al aire libre ₆ Tank Circuit Breaker cuenta con una fuerte adaptabilidad ambiental, alta fiabilidad y operación sin mantenimiento. Con una tensión nominal que cubre 40,5-800kV, proporciona soluciones de operación de triplicación y discrepancia de polos. Adecuado para aplicaciones de transmisión y distribución de energía de alto voltaje, incluyendo subestaciones y redes de distribución.

Diseño compacto

Alta fiabilidad

Rendimiento de interrupción superior

Excelente rendimiento de sellado

IEEE

Contacta con nosotros
LW58A Outdoor HV AC SF6 Circuit Breaker.png
550kV DTCB.jpg

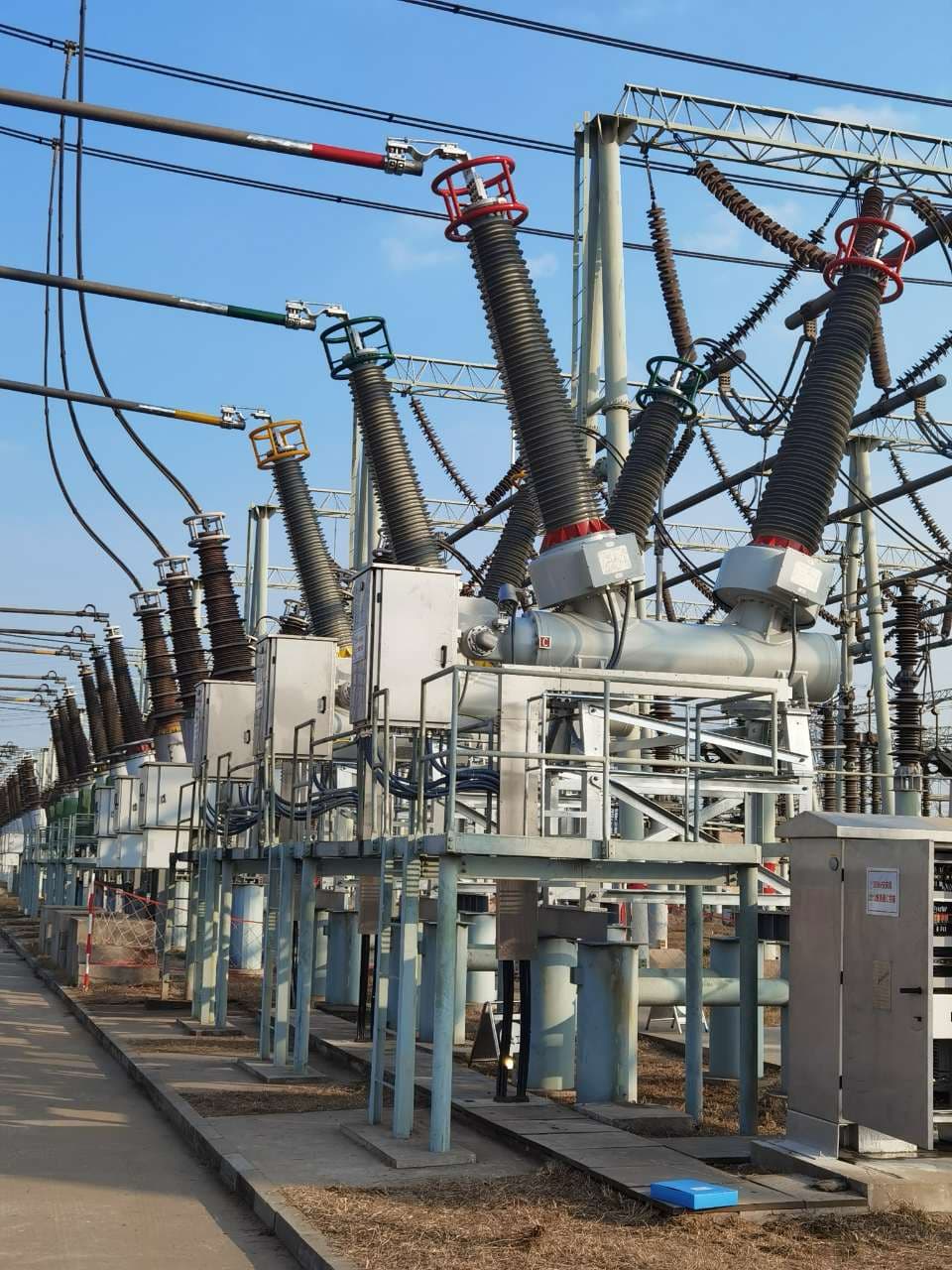

Dead Tank Circuit Breaker.jpg

Características

Especificaciones técnicas

Descargas

Características

  • 01

    Diseño compacto

    Integrado con CT externa, huella reducida del producto, bajo centro de gravedad y excelente rendimiento sísmico.

  • 02

    Alta fiabilidad

    Adopta un nuevo mecanismo de funcionamiento de muelle de base de aluminio fundido a presión integrado. El diseño estructural compacto garantiza un rendimiento de salida estable, una alta fiabilidad y un funcionamiento sin mantenimiento. La vida mecánica cumple con los requisitos de la clase M2.

  • 03

    Rendimiento de interrupción superior

    Utiliza auto-energía de doble movimiento y tecnología de extinción de arco por compresión asistida. Ofrece una fuerte capacidad de interrupción en toda la serie (hasta 63kA), adecuada para diversas condiciones complejas.

  • 04

    Excelente rendimiento de sellado

    Emplea estructura de sellado de diafragma. SF₆ tasa de fuga de gas ≤0.05% por año.

Especificaciones técnicas

Descargar

  • Voltaje nominal (kV)

    40.5, 72.5, 126, 145, 252, 363, 420, 550, 800

  • Frecuencia nominal (Hz)

    50/60

  • Factor de primer polo a claro

    1.3/1.5

  • Corriente nominal (A)

    Hasta 6300

  • Corriente nominal de corte de cortocircuito (A)

    Up to 63

  • Corriente de cortocircuito nominal (pico) (kA)

    Hasta 171

  • Corriente nominal de resistencia a corto plazo (kA)

    Hasta 63

  • Corriente de resistencia de pico nominal (kA)

    Hasta 171

  • Corriente de cortocircuito nominal (pico) (kA)

    Hasta 4

  • Secuencia de operación nominal

    O-0.3s-CO-3min-CO

  • Edurancia mecánica (veces)

    10000
